1 廬山真面目 – OS底部按鈕區小功能
PCS 7 系統作為西門子面向流程行業的DCS解決方案，其完全基于TIA全集成自動化的概念進行設計，在系統功能的各個方面均得以體現。對于自動化工程師而言可能更多的關注點集中在AS和OS的組態，對于CFC、SFC及APL庫等耳熟能詳。其實PCS 7 在OS運行系統的界面及操作便捷性和實用性上也下了不少功夫。最為熟悉的OS運行系統界面的底部按鈕區其實就包含了諸多方便實用的功能。對于工程師最為熟悉的莫過于：根據名稱選擇畫面、通過測量點選擇畫面、趨勢系統、報警記錄等按鈕。實際上我們不經常使用的那幾個按鈕也是暗藏玄機，通過這幾個按鈕能夠極大程度方便操作員的一些特殊或快捷操作的需求。
如下圖所示為OS底部按鈕區中與畫面切換相關的幾個按鈕，是不是有種熟悉而陌生的感覺：熟悉是因?yàn)镺S運行起來后就在那兒默默顯示著；陌生是因?yàn)榭赡茈m然在哪兒放著卻往往被我們忽視了，一時間竟然說不上來有什么作用。
圖1 按鈕區畫面切換相關按鈕
借用佛家常說的一句話：沒有人會無緣無故出現，所有遇見，都為度化你。既然這些按鈕會出現在底部按鈕區那么顯眼的位置，肯定是為了方便我們的操作。
1.1 瀏覽畫面樹按鈕的妙用
首先來看下上下左右四個方向按鈕的用途。四個方向按鈕用于瀏覽畫面樹，如下表所示分別為4個按鈕的作用：

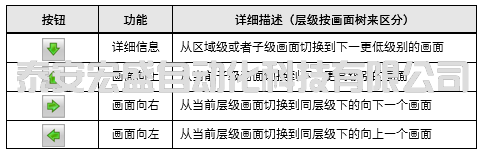

表1 瀏覽畫面樹按鈕功能
如圖1所示，四個方向按鈕有時候并不是都是綠色可操作狀態，會隨著我們選擇不同的畫面而呈現不同的結果。其主要用于按鈕區帶有子層級畫面時的操作，若流程畫面的按鈕區不包含子層級，則四個按鈕均呈灰色不可操作狀態。如圖2所示：

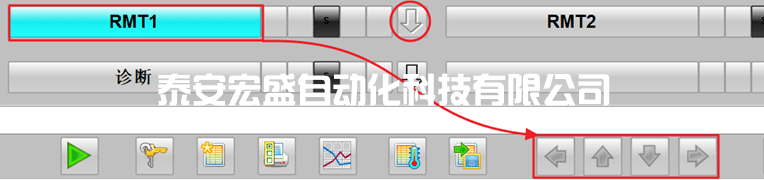

圖2 瀏覽畫面樹按鈕的狀態1
而對于上圖中的診斷按鈕，因?yàn)槠洚?huà)面樹包含子層級畫面，所以選擇該按鈕會顯示“診斷“畫面的同時“詳細信息”按鈕變?yōu)榭刹僮鳡顟B(tài)。此時點擊詳細信息按鈕會進入到診斷的下一層級第一個畫面“AS對象“。如下圖所示：

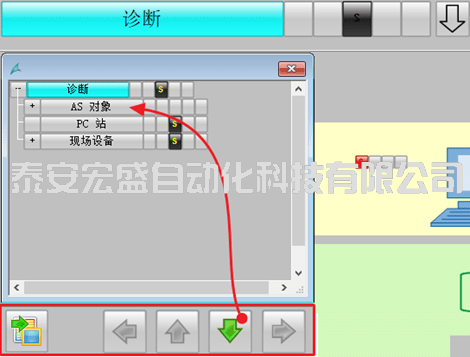

圖3 瀏覽畫面樹按鈕狀態2
當進入到“AS對象“畫面后，上、下、右三個按鈕均可操作。點擊對應按鈕后會分別進入到如下圖箭頭所示的畫面。其中上、下按鈕分別用于進入上一層級或下一層級的畫面，右按鈕用于進入并列層級的下一個畫面。

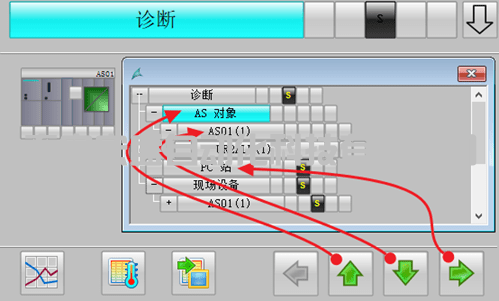

圖 4 瀏覽畫面樹按鈕狀態3
此時點擊右按鈕進入“PC 站“畫面后，因?yàn)椤盤C 站“畫面并列有三個畫面，且其位于中間，則左右按鈕均可操作，分別用于進入”AS 對象“和”現場設備“畫面。

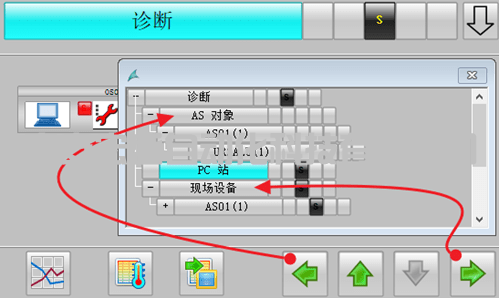

圖5 瀏覽畫面樹按鈕狀態4
有了這4個小幫手，平時想要切換到子層級畫面或在畫面子層級畫面之間移動都不需要點開區域按鈕中的小箭頭即可實現層級畫面之間的快速切換。
1.2 OS運行界的撤銷返回 – 上一個畫面和下一個畫面
在Office或wincc靜態編輯時我們可能會經常用到撤銷和反撤銷的功能，可以快速回到某個狀態點。在OS運行界面中，也有著這樣類似功能的按鈕 – 上一個畫面、下一個畫面按鈕。借助這兩個按鈕可以從當前畫面快速返回上一個或下一個畫面。
表2 上一畫面和下一畫面
功能的實現用到了畫面堆棧，也決定了可以返回多少個畫面。在基本畫面的每個工作區域中，都有一個專用的畫面堆棧，其中存儲了在每個工作區域中最后選擇的八個畫面名稱。也就是說這兩個按鈕最多可以點擊15次，切換16個畫面。
該功能的使用是基于用戶實現，因此當用戶發生變化時，將徹底刪除畫面堆棧。
1.3 通過畫面存儲器選擇畫面
上一個畫面和下一個畫面功能雖好，但是并不能指定快速返回到特定的某個區域畫面。如果在操作過程中希望隨時可以返回到某個特定畫面，接下來要介紹的存儲和恢復單個畫面功能則信手拈來。
表3 畫面存儲器中選擇圖形畫面
畫面存儲器中的畫面可隨時以及多次調用，存儲畫面功能只能存儲單個畫面，再次點擊保存畫面時將覆蓋畫面存儲器中的原始畫面。類似于畫面堆棧，基本畫面的每個工作區域保留一個單獨的畫面存儲器。
應用場景例如操作站默認情況下顯示固定的流程畫面，當臨時需要切換到其他畫面或別人操作時為了防止忘記之前的默認畫面，可以使用存儲畫面功能保存。但是該功能和畫面堆棧功能相同，也是用于特定的，當切換用戶時會徹底刪除所有顯示的畫面存儲器和畫面堆棧。
1.4 隨心所欲的畫面構成
前面介紹的兩個功能雖然方便，但是用戶切換時會刪除之前的畫面存儲器和畫面堆棧難以滿足一些特殊場合需要。而且有些現場可能會在過程畫面的基礎上打開若干個畫面窗口或面板，希望可以保存當前的畫面構成。按鈕區的另外三個按鈕這是為這種需求而生，可以將當前的畫面構成保存，后續調用。而且支持保存多個畫面構成，用戶切換時不會丟失（但是只針對保存畫面構成的用戶生效，即創建者登陸后方可查看）。
表4 畫面構成相關按鈕
不要小瞧這個功能，在實際操作中對于自定義畫面構成的需求場合還是比較多的。比如在實際運行過程中一個過程畫面上可能需要顯示其他過程畫面的部分信息，另外對于一些設備的面板需要長期打開，額外再顯示若干趨勢組等。這種需求可能每個操作用戶又不盡相同，此時通過固定的畫面組態就很難實現。而保存畫面構成的功能則恰到好處的滿足了這種需求。
保存畫面構成的功能同樣基于用戶，所以只有OS運行系統登錄用戶后方可使用該功能。當前用戶保存的畫面構成僅對該用戶可見，用戶切換時其他用戶無法查看，只有使用創建用戶登錄方可查看其創建的畫面構成。
如下圖所示在RMT1的流程畫面中，手動添加了若干窗口和趨勢組及面板，此時可以點擊保存畫面構成按鈕，將當前的畫面構成保存。

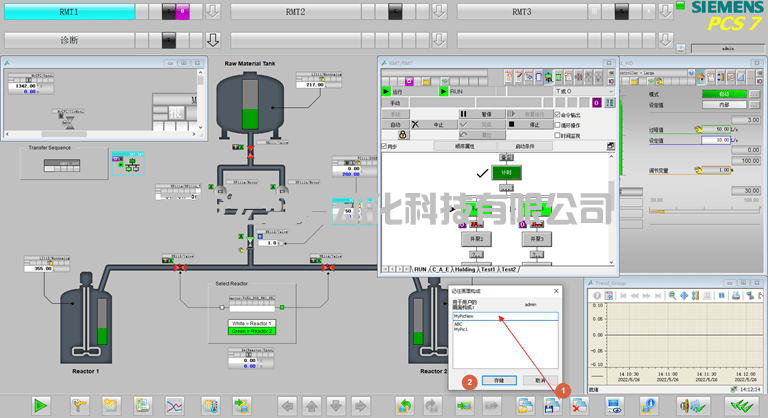

圖6 保存畫面構成
當打開其他流程畫面或切換用戶時，默認情況下重新回到RMT1畫面時面板會被自動關閉，其他添加的畫面窗口或趨勢組也有可能查看其他畫面時被關閉再返回到該界面便僅是RMT1的靜態界面中的內容。重新打開這些窗口費時費力，而通過上圖中的保存畫面構成，想要恢復這種畫面布局時，僅僅需要點擊打開畫面構成按鈕，選擇之前保存的畫面構成即可。

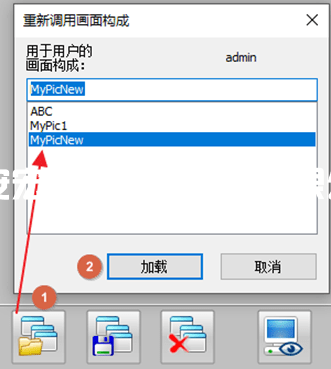

圖 7 打開畫面構成
1.5 結束語
