一般電工經常接觸的電線導線橫截面積規格如下：
1mm、1.5mm、2.5mm、4mm、6mm、10mm、16mm、25mm等；
其中16mm、25mm等規格的電線一般在工廠三相電中才用到。
我們要根據不同電線的最大載流能力來選取合適的電線電纜。
電線負載電流安全值參考如下：
一：電線安全載流量
1.0mm銅芯電線安全載流量：6A--8A；
1.5mm銅芯電線安全載流量：9A--12A；
2.5mm銅芯電線安全載流量：15A--20A；
4.0mm銅芯電線安全載流量：24A--30A；
6.0mm銅芯電線安全載流量：32A--45A；
10mm銅芯電線安全載流量：60A--70A；
16mm銅芯電線安全載流量：90A；
25mm銅芯電線安全載流量：120A；
電線外觀圖二：家居電路設計電線配置
一般家居電路設計用電線規格配置如下：
進戶線：6mm、10mm；
照明線：1mm、1.5mm；
插座線：2.5mm；
電熱水器、電磁爐，微波爐線：2.5mm、4mm；
空調線：4mm、6mm專線。

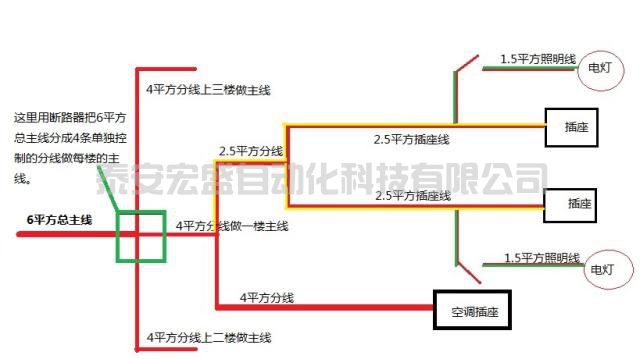

家居電路設計示意圖三：電線功率的計算方法
家居用單相電220V：
在220V單相電路中，每1KW的功率，其電流約為4.5A左右。
功率P=電壓U×電流I
1.0mm銅芯電線最大功率P=220V× 8A = 1760W；
1.5mm銅芯電線最大功率P=220V×12A = 2640W；
2.5mm銅芯電線最大功率P=220V× 20A =4400W；
4.0mm銅芯電線最大功率P=220V×30A = 6600W；
6.0mm銅芯電線最大功率P=220V×45A =9900W；
10mm銅芯電線最大功率P=220V×70A =15400W；

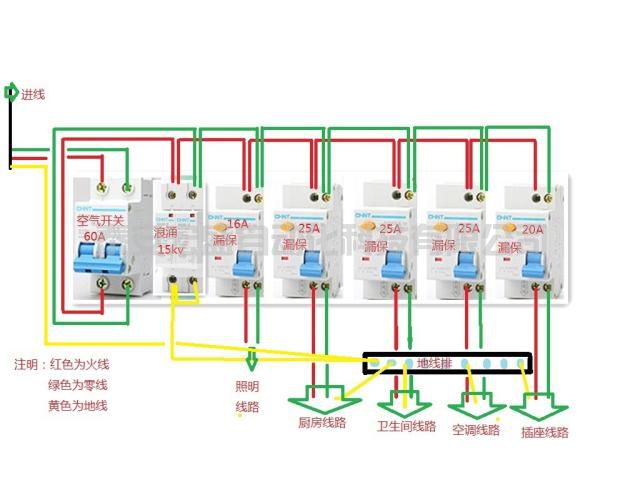

電箱示意圖工廠用三相電380V：
在380V三相平衡電路中，每1KW的功率，其電流約為2A左右。
16mm銅芯電線最大功率P=380V×90A =34.2KW；
25mm銅芯電線最大功率P=380V×120A =45.6KW；
當然實際工作中，還應根據散熱等條件作適當?shù)恼{(diào)整。其它電線規格可參考以上計算，舉一反三，觸類旁通。
