Clock_Integer 指令庫及其使用
使用 S7-200 SMART的 READ_RTC（讀取實時時鐘）和 SET_RTC（設置實時時鐘）指令時， 讀取和設置的數據格式都是 BCD 碼的。如果覺得不便計算、處理，可使用 Clock Integer 指令庫。
Clock_Integer 指令庫用于將 BCD 碼格式的 S7-200 SMART日期、時間轉換為十進制整數格式，以及將十進制整數格式的日期、時間值設定為 S7-200 SMART時鐘。
注意：此指令庫/程序的作者和擁有者對于該軟件的功能性和兼容性不負任何責任。使用該軟件的風險完全由用戶自行承擔。由于它是免費的，所以不提供任何擔保，錯誤糾正和熱線支持，用戶不必為此聯系西門子技術支持與服務部門。
要使用 Clock_Integer 指令庫，須遵循下列步驟：
- 取得 Clock_Integer 指令庫文件，并添加到編程軟件 STEP 7-Micro/WIN SMART中；
- 按照要求編寫用戶程序調用 Clock_Integer 指令庫。
添加 Clock_Integer 指令庫
Clock_Integer 指令庫
程序下載掃碼關注公眾號菜單欄回復：991
點擊上面的鏈接下載 Clock_Integer 指令庫到本地計算機硬盤， 然后將指令庫庫手動添加到STEP 7 Micro/WIN SMART軟件中。
成功添加指令庫后，用戶可以在STEP7 Micro/win的指令樹中找到‘Clock_Integer (v1.1)'
圖1.Clock_Integer 庫
Clock_Integer 指令庫編程應用 － 讀取系統時鐘
1、調用 READ_RTC_I，讀取 PLC 時鐘 ，并將其轉換為十進制整數格式 ：
圖 2. READ_RTC_I
表 1. READ_RTC_I參數
| 參數 | 數據類型 | 注釋 |
|---|---|---|
| EN | BOOL | 信號為‘1’時激活庫指令 |
| Address | DWORD | 起始偏移地址，轉換為十進制格式的 PLC 時鐘被保存在以此地址為起始地址的 8 個字節中 |
2、分配庫存儲區：

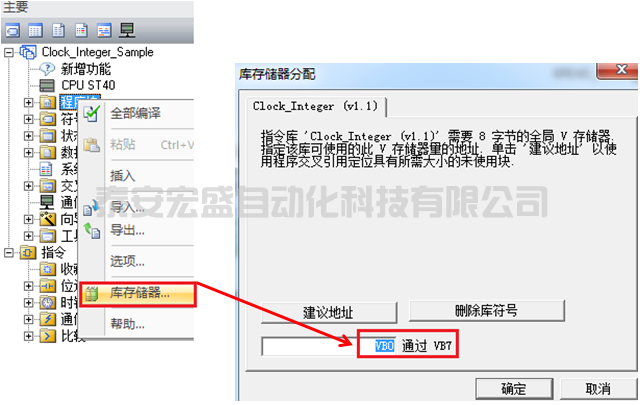

調用指令 READ_RTC_I 或 SET_RTC_I 后，必須定義 8個字節的 V 存儲區為庫存儲區，庫存儲區分配過程如圖3. 所示。
圖 3. 分配庫存儲區
注意：庫存儲區分配地址不能與程序中其他部分使用的地址重疊！
表2. 字節時間緩沖區的格式
| Address | 年 |
|---|---|
| Address＋1 | 月 |
| Address＋2 | 日 |
| Address＋3 | 小時 |
| Address＋4 | 分鐘 |
| Address＋5 | 秒 |
| Address＋6 | 保留 |
| Address＋7 | 星期(1) |
(1) 1 = 星期天；7 = 星期日；0 = 禁止星期
如圖 2 所示，當 V50.0 為 ‘1’ 時，轉換后的實時時鐘被存儲在 VB10 至 VB17 中。
注意：此指令庫讀取的整數格式時鐘數據以連續字節的形式保存，而后續的整數運算需要一個字（兩個字節）長度的數據。編程時要注意這一點。
Clock_Integer 指令庫編程應用 － 設置系統時鐘

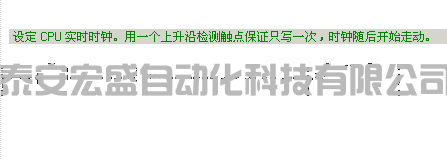

1、調用 SET_RTC_I，將以十進制整數格式存儲的日期時間設定為 PLC 時鐘
圖4.SET_RTC_I
| 參數 | 數據類型 | 注釋 |
|---|---|---|
| EN | BOOL | 信號為‘1’時激活庫指令 |
| Address | DWORD | 起始偏移地址，以此地址為起始地址的 8 個字節中，應已經存儲著用戶時間數據 |
表 3. SET_RTC_I 參數
8 字節時間緩沖區的格式同表 2。
2、分配庫存儲區：
調用指令 READ_RTC_I 或 SET_RTC_I 后，必須定義 8 個字節的 V 存儲區為庫存儲區。
Clock_Integer 指令庫應用例程
Clock_Integer 指令庫例子程序
程序下載掃碼關注公眾號菜單欄回復：991
- 在使用 ‘SET_RTC_I’ 設定 PLC 時鐘時，被設定的時間必須有實際意義，否則設定操作不能成功完成。例如： 不能將月份設為 13，或者將分鐘設為 61 等。
- Address 端必須輸入地址指針，如：&VB10，&VB20；或者為雙字地址，如：VD100，MD10，AC0等，在該地址中存有地址。
常問問題：
Clock_Integer 指令庫和STEP 7 Micro/WIN SMART指令樹中的讀、寫實時時鐘指令有什么不同？
Clock_Integer 指令庫讀出或?qū)懭氲?PLC 時鐘是以十進制整數格式存儲；而讀、寫實時時鐘指令讀出或?qū)懭氲?PLC 時鐘為 BCD 碼格式。
