本次分享，主要為大家介紹PLC的高效設計與批量編輯的方式。在前期的調研中發現讀者朋友們對PLC設計相關的話題十分關注。于是我們進行本次分享，希望通過本次分享能夠為讀者朋友們的工作帶來一些幫助，拓寬研發思路，提高設計效率。
我們以下圖為例進行介紹，本例中的PLC系統需要插入電源模塊、CPU模塊以及一個DI和一個DO模塊，然后對其進行設計。
傳統設計方式
在開始之前，我們先看一下被調研的A公司的三位工程師是如何對PLC進行設計的？
1. 負責研發的李工在對PLC點位地址以及屬性規劃完成后，手動將PLC 的K1、K1.1、K1.2三個模塊的IO點地址信息以及功能文本輸入到EPLAN項目中去。
2. 負責審核的張工發現李工用了一個小時在項目圖紙中手動輸入的大量PLC數據存在很多問題，首先功能信息與實際的設備對應不上，其次有漏填以及錯行的問題。
3. 負責現場調試的王工，因客戶的期望以及現場情況的變化，需要對本項目中的PLC信息進行變更，他每次都是手動去進行調整以及仔細檢查，多次重復工作令其苦不堪言。
如果您也是使用同樣的設計方式，或者想了解一下如何高效使用EPLAN進行設計的思路，那么不妨繼續往下看一下我們本次的分享。
方法一：PLC IO信息批量導入
當我們需要批量導入多個數據的時候可選擇該方法。

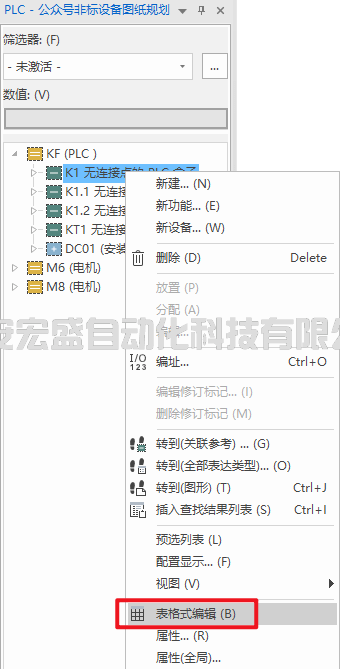

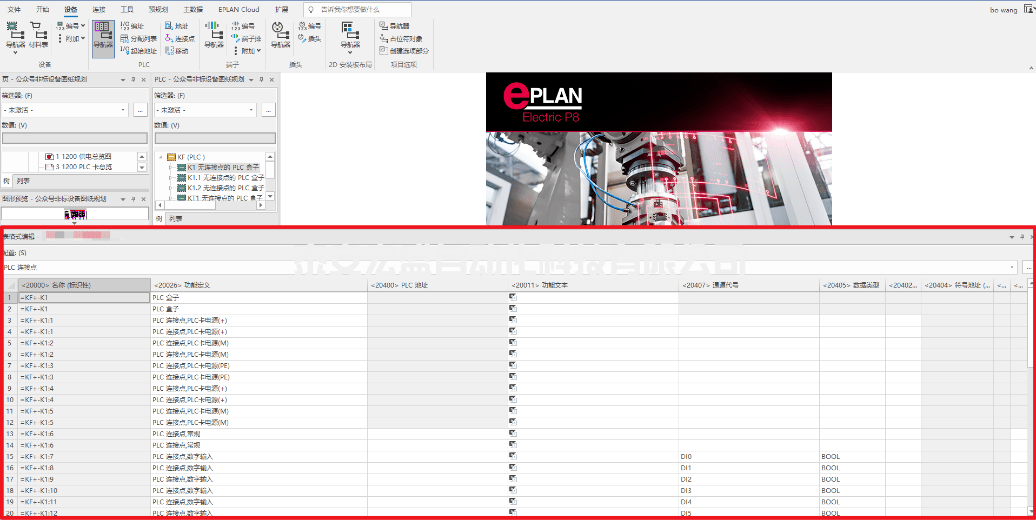

對PLC進行編輯，首先應打開PLC的導航器來輔助進行高效設計，打開方式:視圖→導航器→打開命令下拉找到PLC數據 （前提是需要打開項目的圖紙頁，否則視圖選項卡不會顯示）。在PLC導航器中選擇我們要操作的PLC模塊，如示例所示選中KF1，右擊選擇表格式編輯，即可在界面下方顯示該模塊表格式編輯的界面，如下圖所示。
提示1：當我們打開表格式編輯，可以看到顯示的內容會很多，怎樣可以快速找到我們需要的數據內容呢？這里其實可以通過選擇配置篩選我們需要填寫的內容，在本項目中我們將配置從所有功能切換到PLC連接點，這樣選擇的范圍就會小很多，如下圖所示。
提示2：當我們打開表格式編輯，下方的配置列是可以進行調整的，如圖選擇配置的。

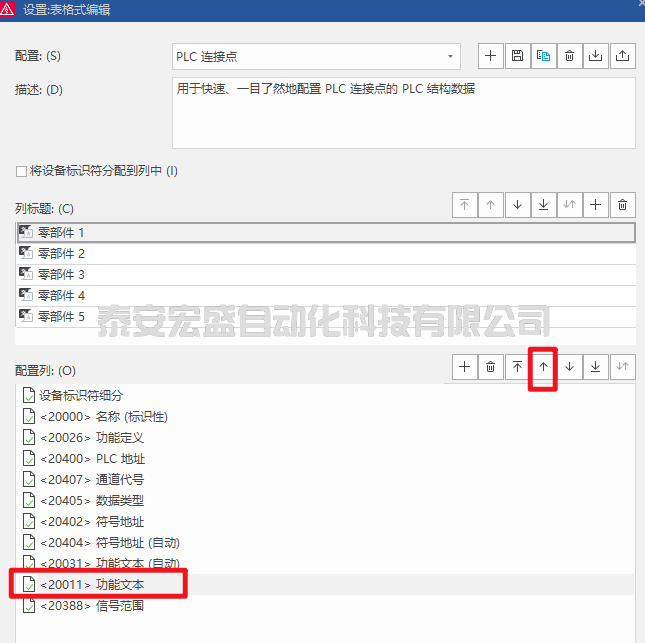

在“設置：設置表格式編輯”對話框，可以對配置列進行移動調整，也可以增加其他顯示屬性。當前項目需要將功能文本調整到配置的第四列，選中功能文本，然后向上移動到第四行即可，如下圖所示。

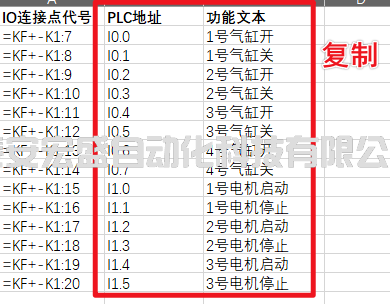

然后打開規劃好的有PLC地址與功能文本的表格進行復制，粘貼到EPLAN項目中表格式編輯對應的配置列中，即可完成IO地址與功能文本的批量導入，如下圖所示。

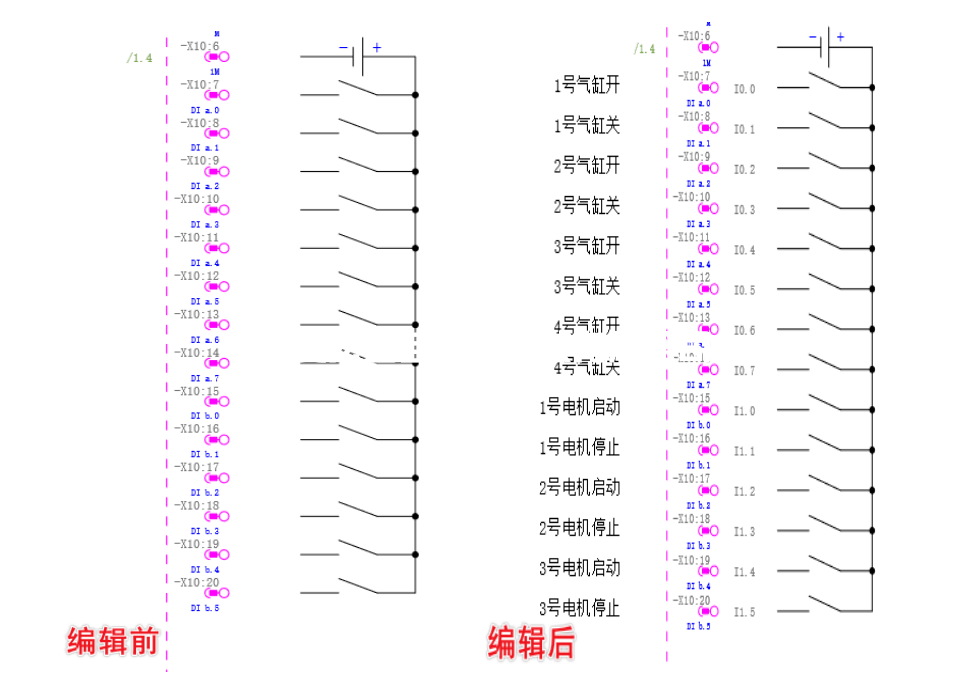

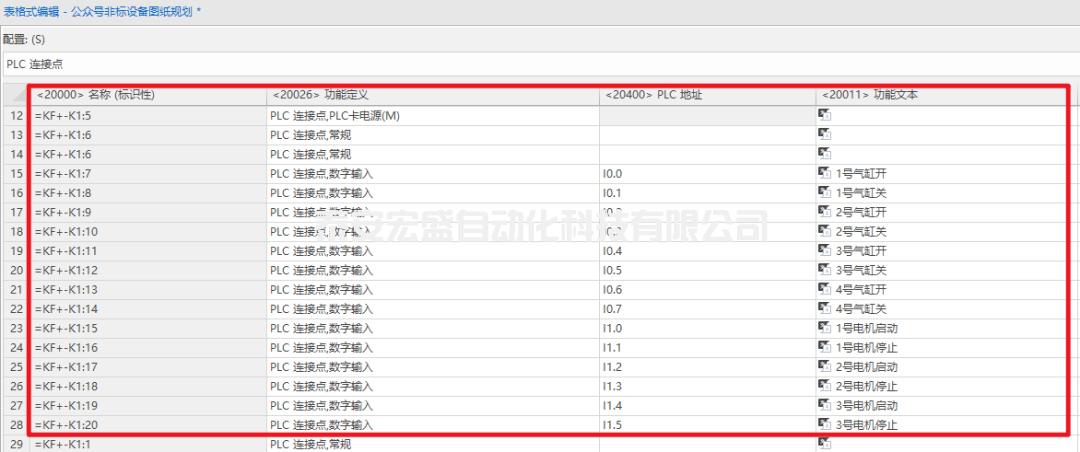

這樣就可將表格中提前規劃好的PLC地址以及對應的功能文本快速且準確的輸入到項目中去，極大地提高設計效率以及準確率，結果如下圖所示。
方法二：一鍵對PLC 進行編址
PLC地址的修改也是PLC應用的一個常見場景，當您有需要的時候可以選擇此方法。

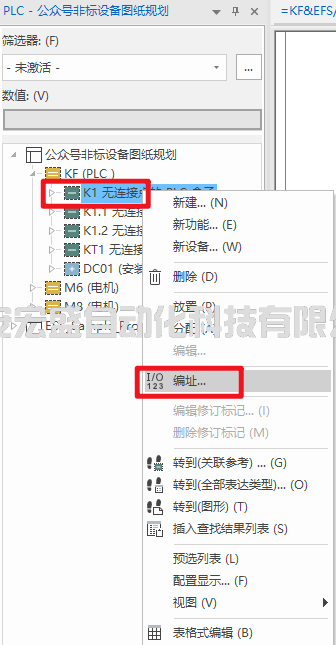

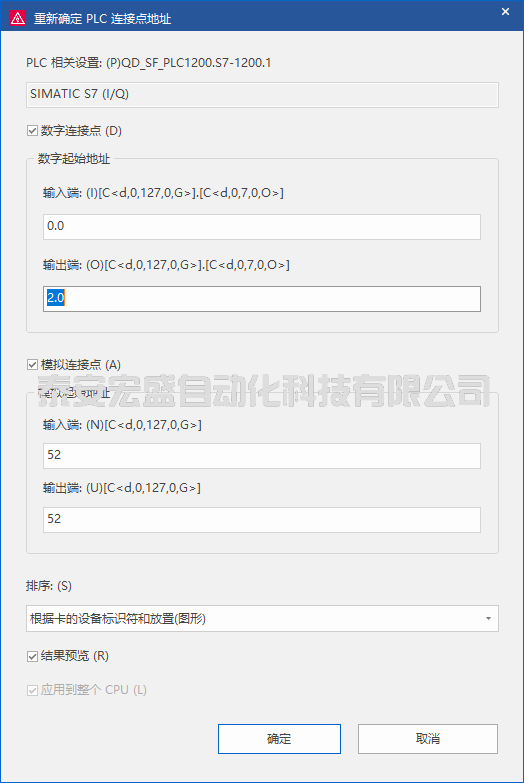

首先打開PLC導航器選擇需要編址的PLC，選中該模塊右擊點擊編址，即可打開“重新確定PLC連接點地址”對話框，如下圖所示。

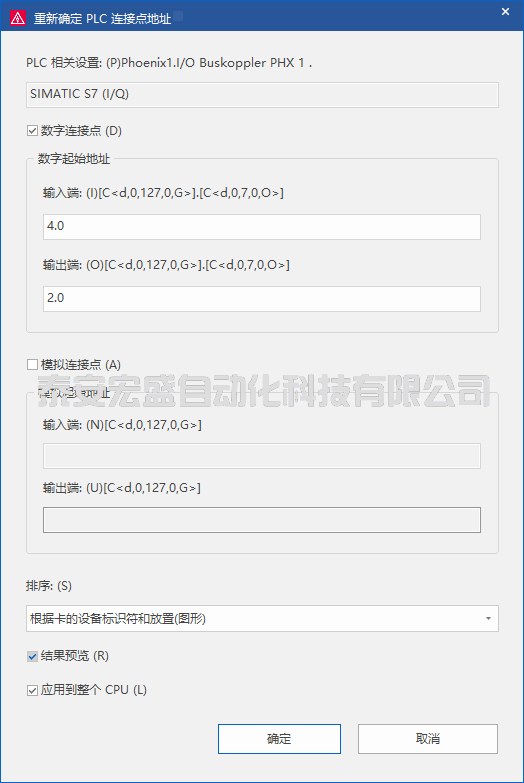

此時數字連接點起始地址的輸入端默認編號是從0.0開始(之前規劃的)，如果我們需要將輸入端起始地址變成從4.0開始，就可以在數字起始地址輸入端輸入4.0，如下圖所示。

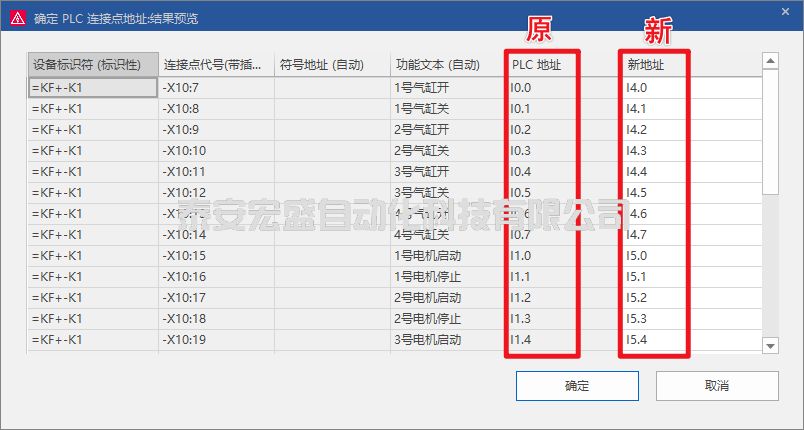

在“重選確定PLC連接點地址”界面下方勾選結果預覽，然后點擊確定?？稍诰幹魄斑M(jìn)行結果的展示，如下圖所示。

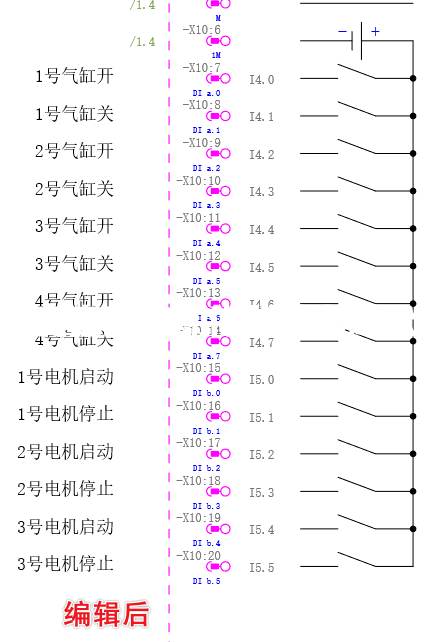

編輯后的結果如下圖所示。
以上已為項目中的K1完成了新的地址分配。

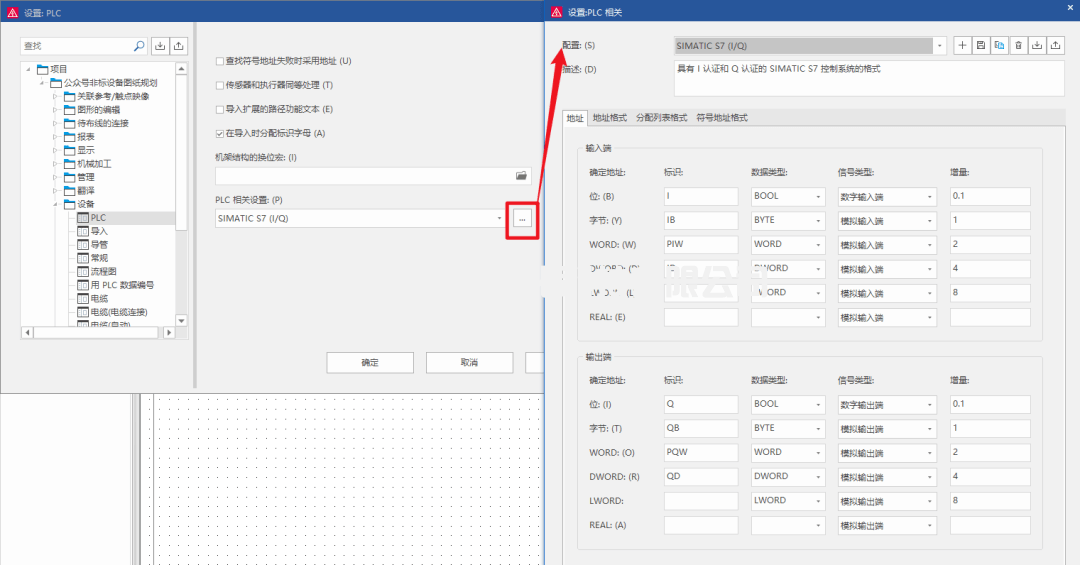

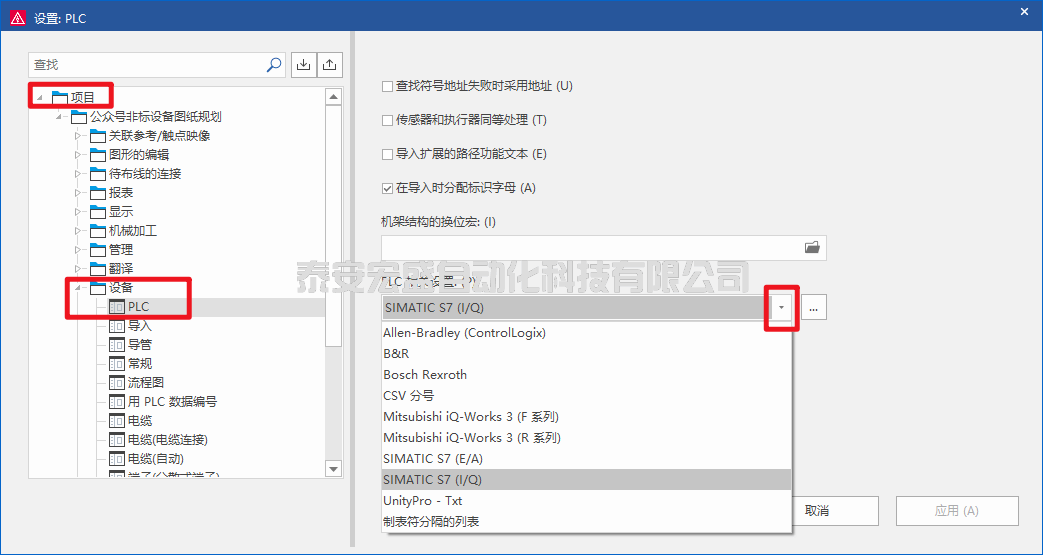

提示：如果對PLC進行自動編址的設置要改變，首先需要為該項目選擇一個編址的模板(具體路徑：文件→項目→設備→PLC，即可在右側看到 PLC相關設置，下拉可選擇配置項，點擊可進行配置項的編輯)，如下圖所示。
方法三：通過外部編輯的方式
當我們想對整個項目或者某部分的PLC的大量信息進行更改與重新分配時，也可以使用該方法(該方法借用EPLAN的模板，所以我們不需要提前對表格的表頭或其他信息進行編輯)。

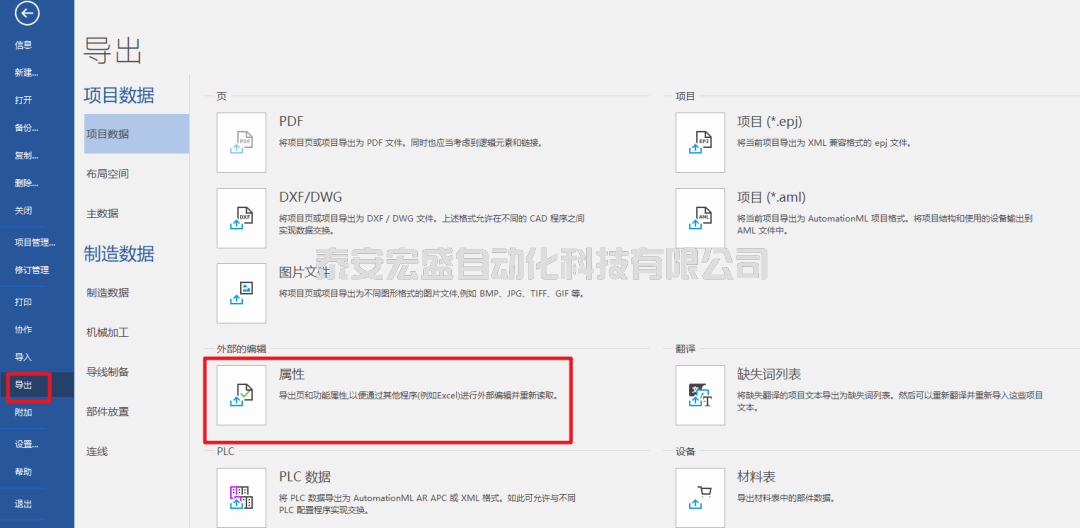

1. 執行導出：在本例中我們針對K1的PLC地址進行編輯，需要在PLC導航器中選中K1，然后打開后臺視圖，點擊文件→導出→外部的編輯→屬性，如下圖所示。

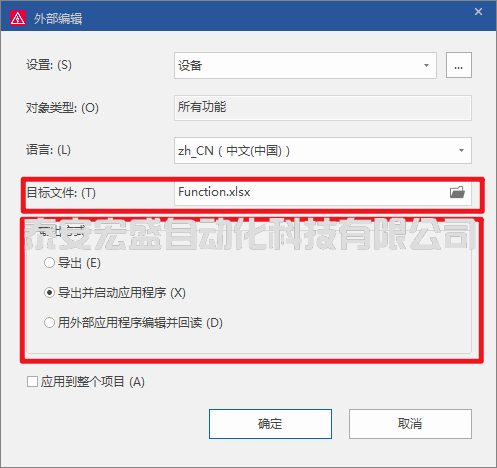

點擊“屬性”按鈕，即可打開外部編輯導出的選擇對話框，如下圖所示。在此我們可配置輸出的語言、目標文件名以及輸出的方式。
點擊確定即可導出下圖所示內容。

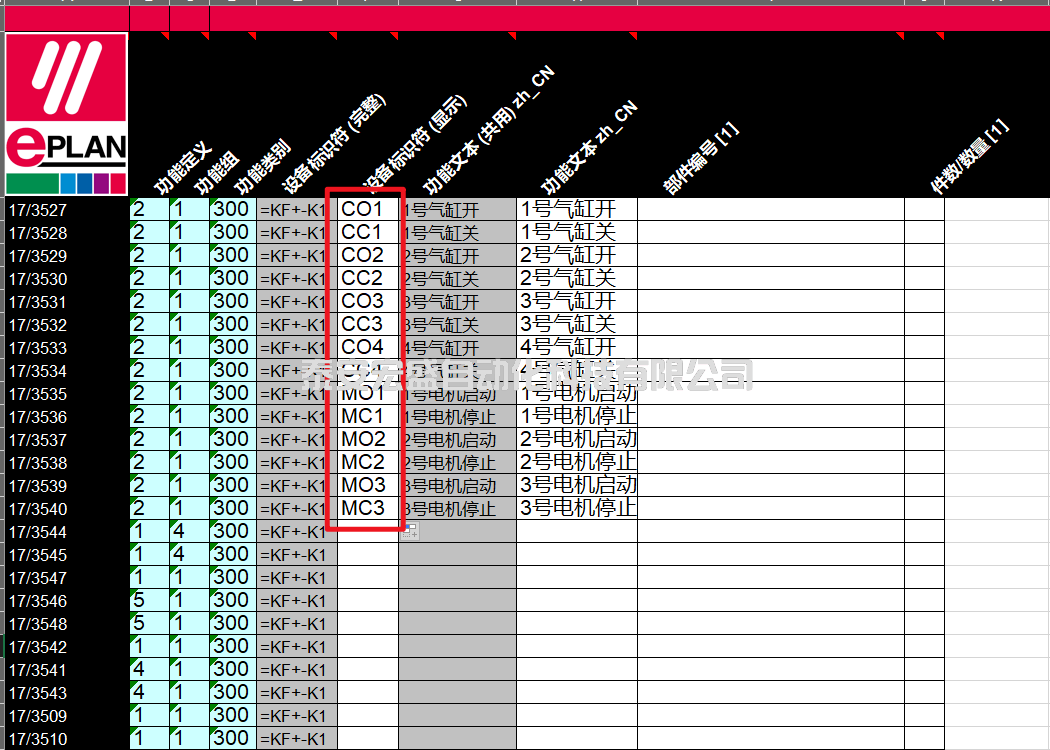

2. 批量修改：我們可在導出的表格中進行批量修改，然后保存。我對本項目中的顯示設備標識符進行編輯，添加如下內容，然后進行保存。

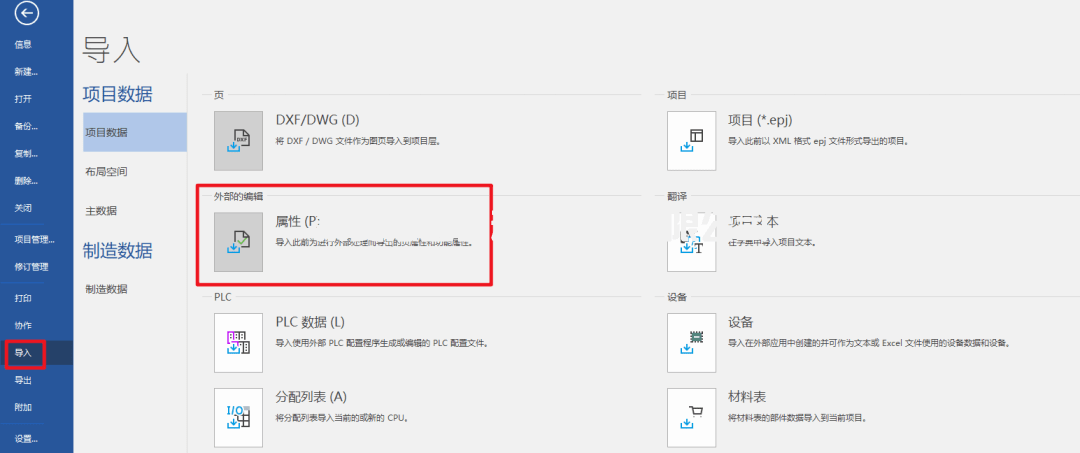

3. 執行導入：選中當前項目，打開后臺視圖，點擊文件→導入→外部的編輯→屬性，如下圖所示。

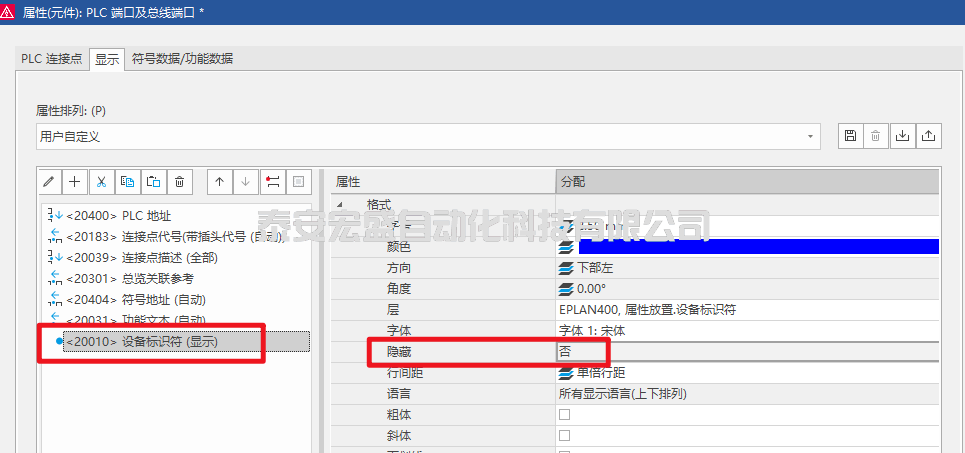

選擇目標文件所進行導入即可， 導入成功后如果此時沒有看到設備標識符，則需要在元件的屬性里調出來，如圖所示。

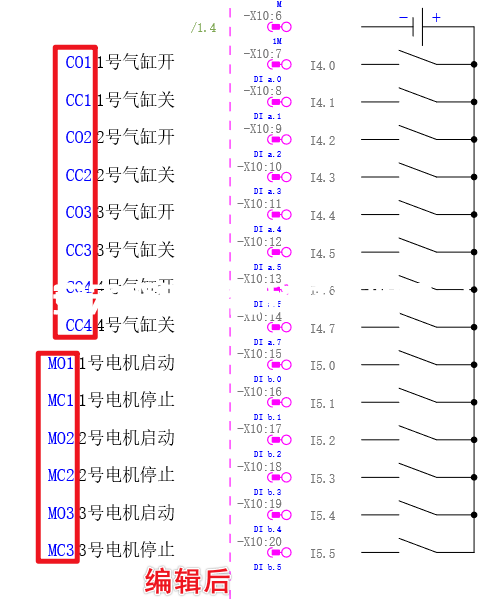

此時看到添加的編輯信息，如下圖所示。
方法四：與TIA的數據交互
EPLAN支持與主流的多種PLC進行數據的交互，下面以西門子的PLC為例簡單介紹一下數據的交互。
TIA Selection Tool是西門子的一站式選型工具，可在官方網站免費下載使用。下載完成后對該項目進行選型后即可開始從TIA Portal中導出數據。

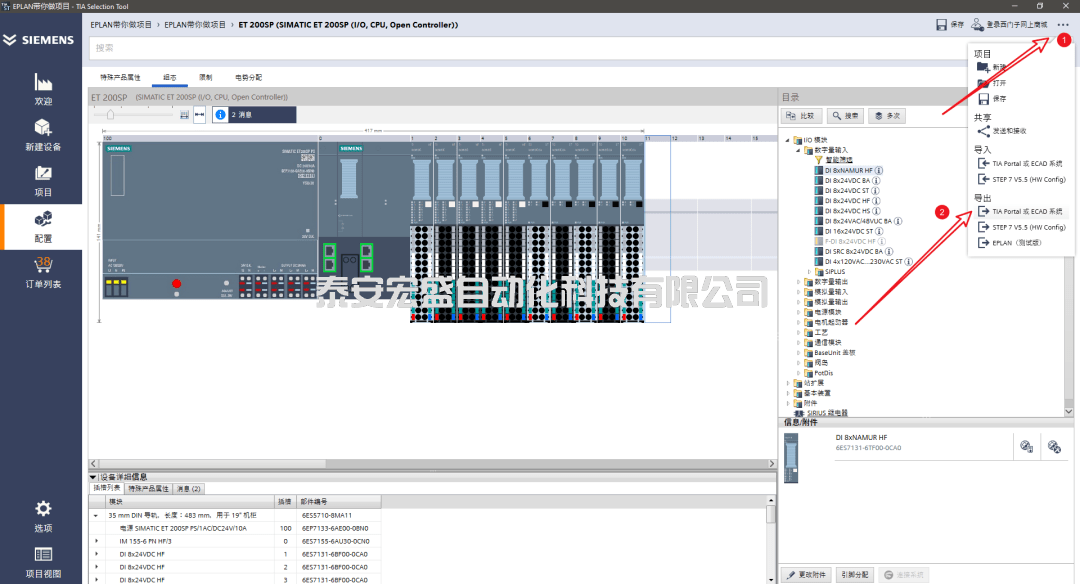

1) 導出：在TIA Selection tool的Port視圖右上角，找到“…”按鈕，選擇 導出>TIA Portal或ECAD系統，如下圖所示。

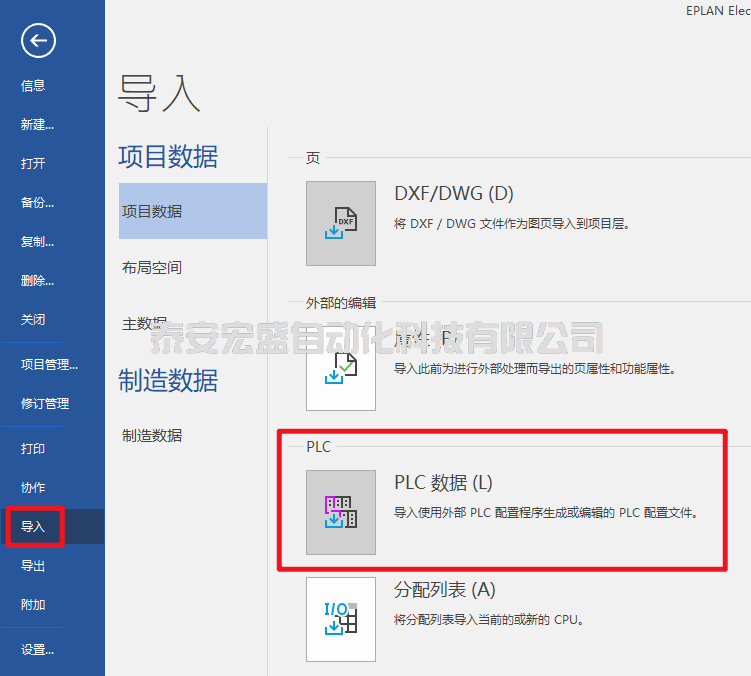

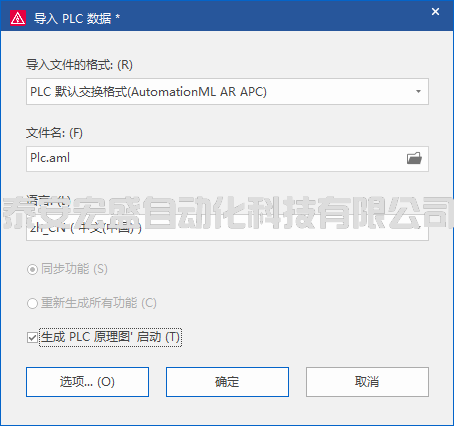

2) 導入：文件->導入->項目數據->PLC數據，選擇相應的格式，以及中間文件，同時勾選生成PLC原理圖。指定好頁面后即可自動生成總覽圖，如下圖所示。
