三種停車方式介紹

SINAMICS G120系列變頻器的停車方式分為三種 ：OFF1停車、OFF2停車、OFF3停車。

• OFF1停車：OFF1指令觸發后，變頻器驅動電機按斜坡函數發生器的減速時間（p1121）進行制動，電機靜止后變頻器回到“接通就緒”狀態。

圖1-1 OFF1停車

• OFF2停車：變頻器立即關閉電機，不對電機進行制動，進行慣性停車。

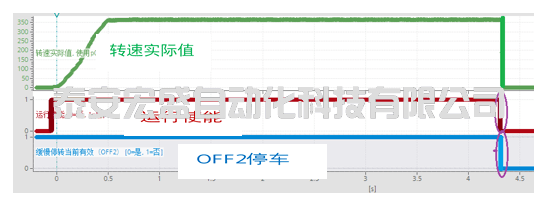

圖1-2 OFF2停車

• OFF3停車：稱為快速停止，變頻器驅動電機按斜坡下降時間（p1135）進行制動，達到靜態后變頻器會關閉電機。

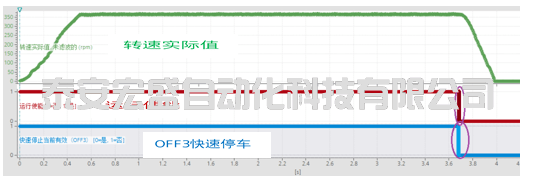

圖1-3 OFF3停車

2. 接通和關閉時順序控制

OFF1、OFF2、OFF3三種停車方式的關系如下圖所示：

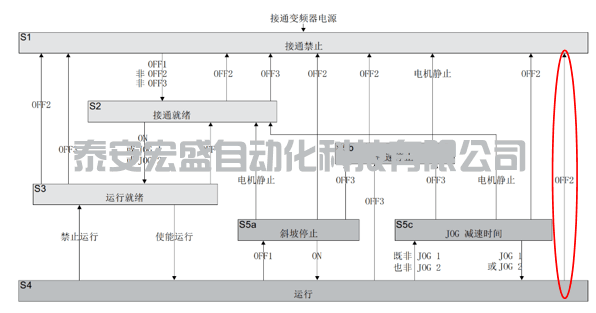

圖2-1三種停車方式關系圖

上圖得知變頻器停車的優先級為OFF2 > OFF3 > OFF1。

• OFF2停車指令觸發：變頻器無論處于下面任一狀態，觸發OFF2指令后，變頻器立即切換為S1接通禁止?fàn)顟B(tài)。

o S2接通就緒

o S3運行就緒

o S4運行

o S5a斜坡停止

o S5b快速停止

o S5cJOG減速時間

• OFF3停車指令觸發：

1) 當變頻器處于下面任一狀態，變頻器會立即切換為S1接通禁止。

o S2接通就緒

o S3運行就緒

2) 當變頻器處于下面任一狀態，變頻器會按著OFF3斜坡下降時間進行制動。電機靜止后變頻器切換為S1接通禁止。

o S4運行

o S5a斜坡停止

o S5cJOG減速時間

• OFF1停車指令觸發：

1) 當變頻器處于S3運行就緒狀態時，變頻器切換為S2接通就緒狀態。

2) 當變頻器處于S4運行狀態時，變頻器會按著OFF1斜坡下降時間進行制動，電機靜止后切換為S2接通就緒。

注意：當控制權在調試軟件控制面板（STARTER\Startdrive）、操作面板（BOP-2\IOP-2）時OFF2（P844）、OFF3(P848)開關量連接器輸入的信號無效。

3. 參數設置

OFF1、OFF2、OFF3停車命令既可以使用DI點進行觸發，也可以使用通信控制字進行觸發，其中OFF2、OFF3停車可以同時設置兩個信號源。下面以CU240E-2 PN控制單元為例，介紹不同停車方式的相關參數。

• OFF1停車相關參數：

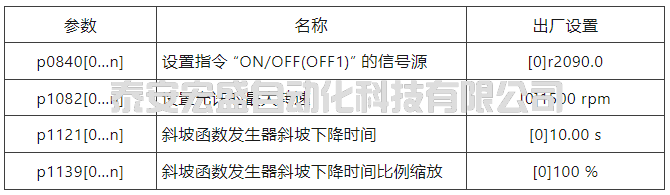

表3-1 OFF1停車參數表

設置參數p1121、p1139。在該時間內斜坡函數發生器的轉速設定值從最大轉速（p1082）運行到靜止（設定值 =0），如下圖舉例所示。

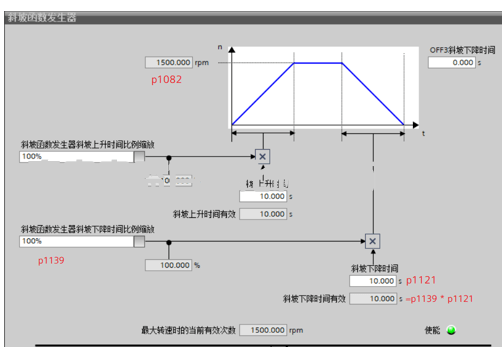

圖3-1 OFF1停車示例

注：在 V/f 控制和無編碼器矢量控制時0 s 的斜坡下降時間無用。該設置應參考電機起動時間(r0345)。

• OFF2停車相關參數:

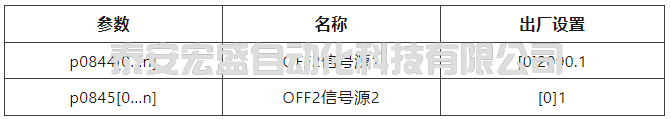

表3-2 OFF2停車參數表

設置參數p0844[X],p0845[X]兩個參數為邏輯與的關系，當有一個參數置0時變頻器觸發OFF2停車命令。

• OFF3停車相關參數:

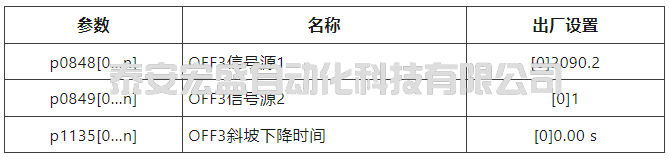

表3-3 OFF3 停車參數表

設置參數p0848[X],p0849[X]兩個參數為邏輯與的關系，當有一個參數置0時，變頻器觸發OFF3停車命令。

注：OFF3停車的斜坡減速時間參數設置p1135，如果達到了最大直流母線電壓，則可能超過該時間。

4. 默認停車方式

• G120宏設置默認啟動/停車方式為ON/OFF1，但在一些應用中需要使用ON/OFF2如何設置？

解決措施參照下面鏈接：

https://support.industry.siemens.com/cs/cn/zh/view/90178268

• G120XA宏設置默認停車方式為ON/OFF2，但在一些應用中需要使用ON/OFF1如何設置？

示例：通過DI0設置ON/OFF1指令參數設置參數

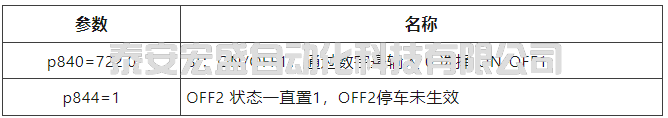

表4-1 ON/OFF1指令參數
