通過TIA 軟件或 Web 方式更新CPU固件

伴隨著TIA 軟件V13 版本以及S7-1200 CPU V4.0 固件版本的發布，S7-1200 CPU的固件已經可以通過以下幾種方式進行升級：

• 使用存儲卡更新CPU固件，具體步驟請參考 存儲卡的使用章節。
• 使用TIA 軟件更新CPU固件
• 通過Web訪問方式更新CPU固件

本文將詳細介紹上述方法中的后兩種。
固件下載掃碼關注公眾號菜單欄回復：S7-1200GJ

使用TIA 軟件更新CPU固件

1. 打開所連接 CPU 的"在線和診斷"(Online and Diagnostics) 視圖，并切換到“在線”模式。如圖1所示。


圖1. 打開“在線和診斷”視圖

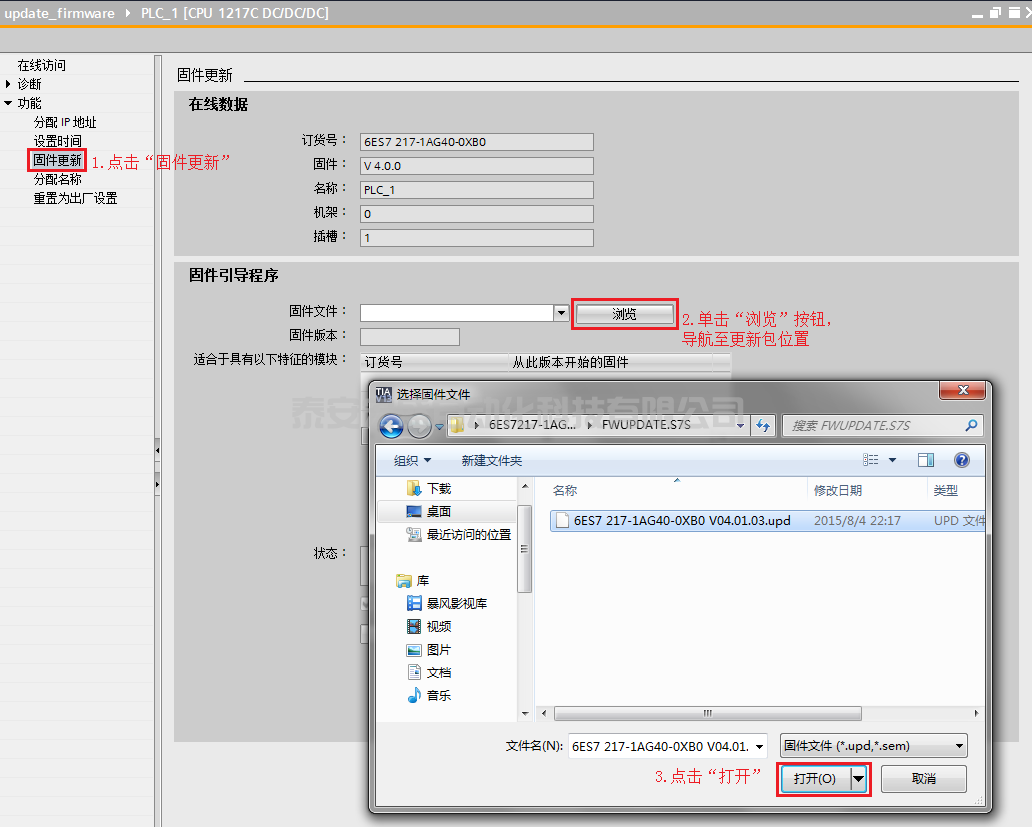

2. 從"Functions"文件夾中選擇"固件更新"(Firmware update)，并單擊"瀏覽"(Browse) 按鈕并導航至包含固件更新文件的位置。如圖2所示。

圖2. 瀏覽固件更新包

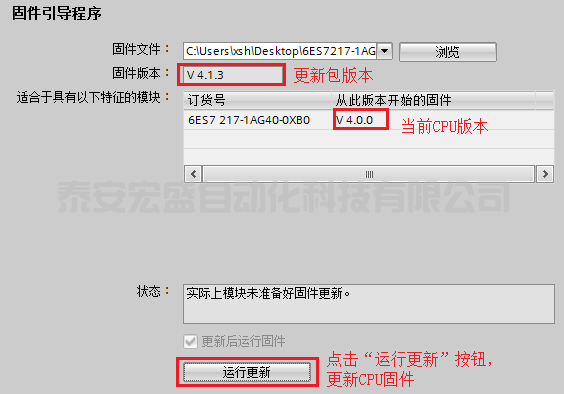

3.瀏覽到新版本固件后，點擊“運行更新”按鈕，即可執行更新CPU固件操作。如圖3所示。

圖3. 運行更新固件

在加載固件更新時會顯示進程對話框。固件更新完成后，對話框會提示您使用新固件啟動模塊。

通過Web訪問方式更新CPU固件

1.啟動CPU的Web服務器功能

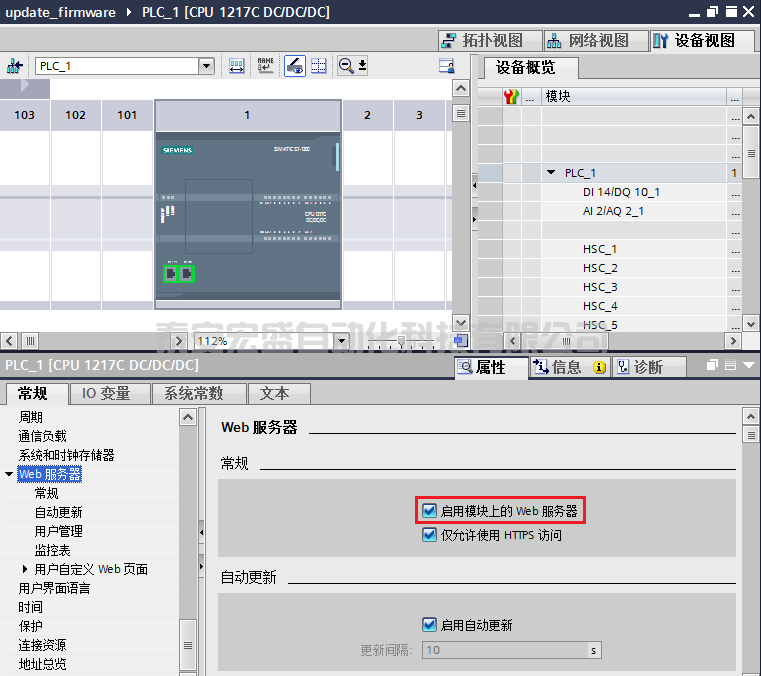

如果需要通過Web方式更新CPU固件，首先需要在設備組態視圖中選擇CPU，在CPU屬性中使能“啟動模塊上的Web服務器”。
并出于安全考慮，對Web服務器進行安全訪問時，需要選擇"僅允許使用 HTTPS 訪問"。相關設置如圖4所示。

圖4.啟用Web服務器

2.組態Web服務器用戶權限。

為了使能Web服務器升級固件功能，需要組態Web服務器訪問CPU的權限，需要在Web服務器屬性的“用戶管理”中添加授權的用戶名、訪問權限和密碼。

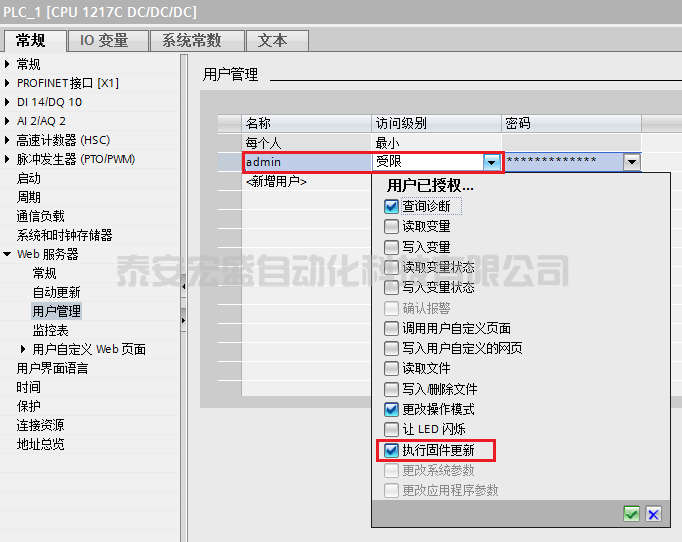

本例需要開放“執行固件更新”權限，如圖5所示。

圖5.添加用戶并開放固件更新權限

將上述的Web服務器組態下載到CPU后，授權用戶就可以通過Web服務器訪問CPU。

3.通過PC 訪問Web頁面

首先需要確保PC機與S7-1200 CPU位于同一個以太網絡中，然后打開 Web 瀏覽器，輸入 URL "https://ww.xx.yy.zz"，其中"ww.xx.yy.zz"為 S7-1200 CPU 的 IP 地址。

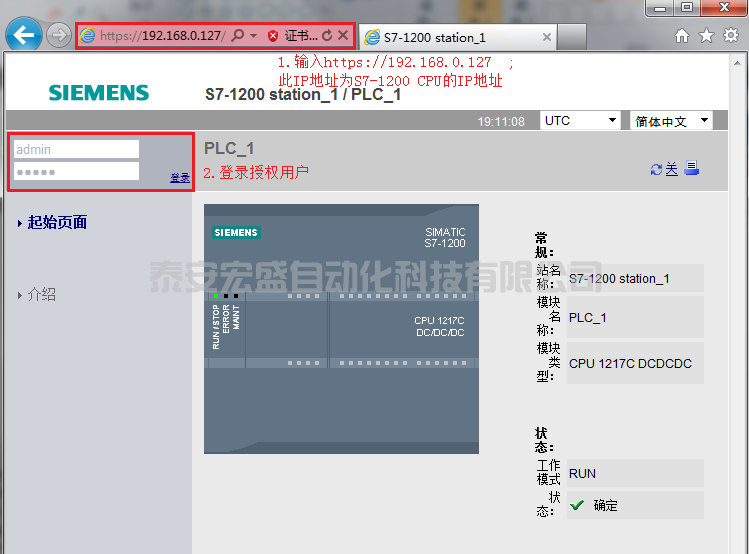

并在Web服務器上登錄授權用戶，如圖6所示。

圖6.登錄Web服務器

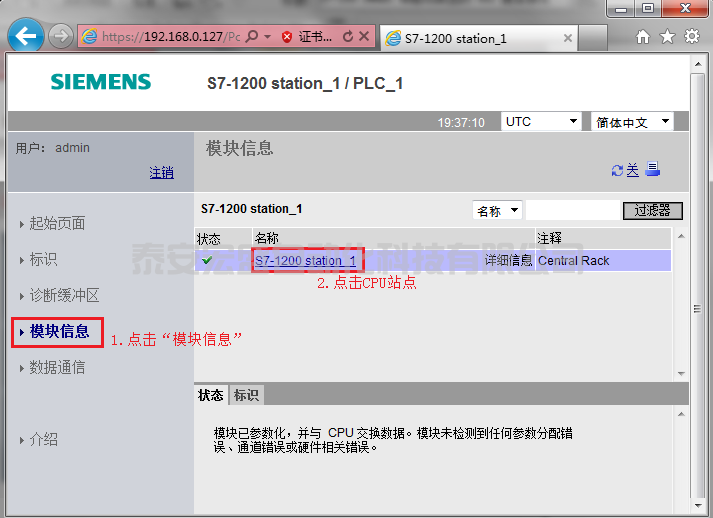

4.登錄授權用戶后，點擊“模塊信息”，然后點擊相應PLC站點名稱，即可查看PLC 站點信息，如圖7所示。

圖7.查看模塊信息

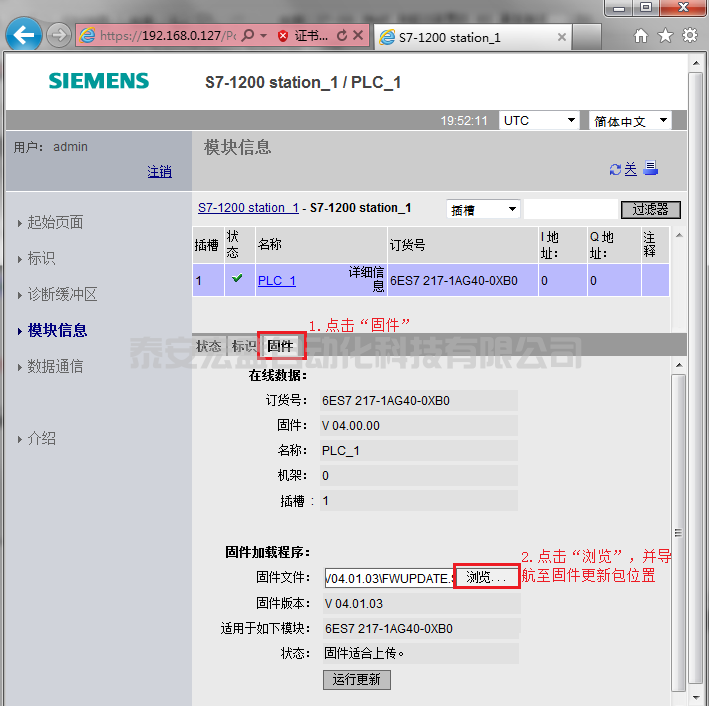

3.在PLC站點信息顯示頁面，點擊“固件”按鈕，并"瀏覽"至固件更新包，點擊“運行更新”按鈕，即可執行CPU固件更新操作。如圖8所示。

圖8.瀏覽固件并更新
