電流互感器的幾種接線方法
作者：admin
時間：2024-02-22 13:49:14
點擊：次

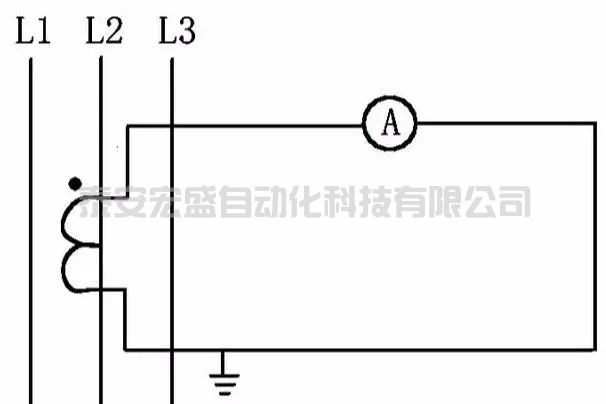

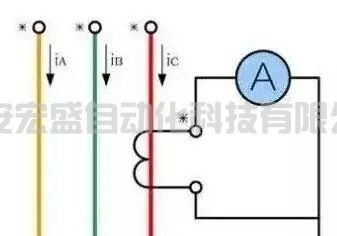

圖A，一臺互感器接線，主要用于測量對稱三相電路中線路上的電流。

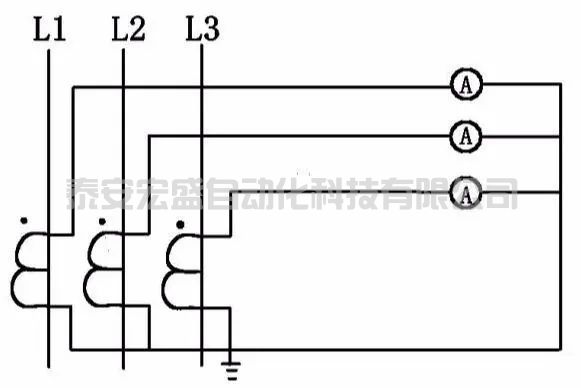

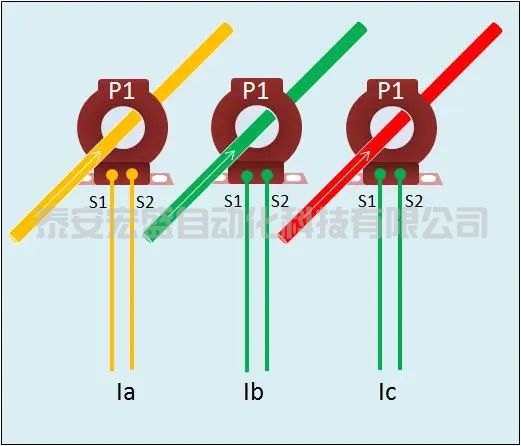

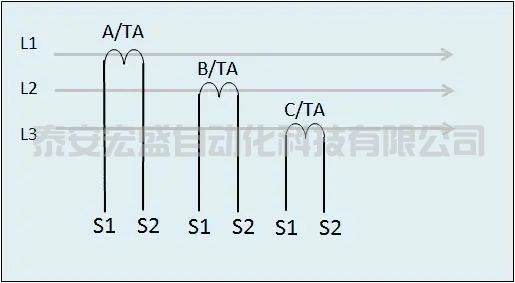

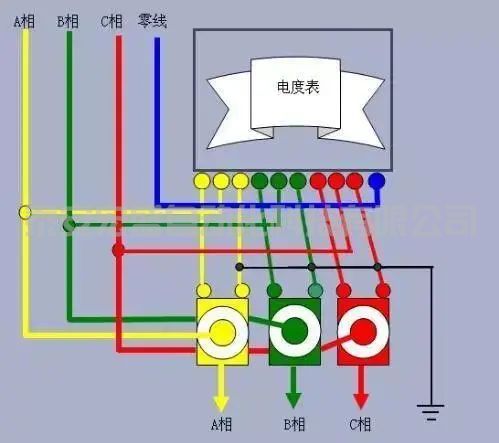

圖B，三臺互感器星形接線方法，可測量對稱和不對稱三相電路（包括三相四線）中線路上的電流。

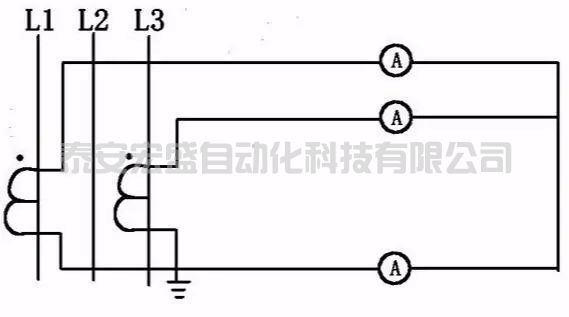

圖C，兩臺互感器V形接線方法，測量對稱和不對稱三相三線電路中線路上的電流。三相電流矢量和為零，所以最下面電流表測量的是未裝互感器那相的電流。此接法也可用于繼電保護接線，但靈敏度低。

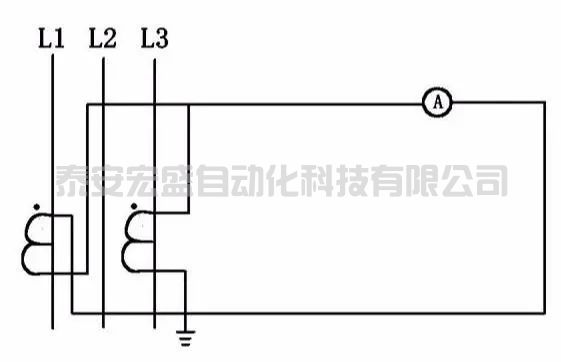

圖D，兩臺互感器電流差接線法，用于線路、電機、并聯電容器的繼電保護接線，靈敏度較高。

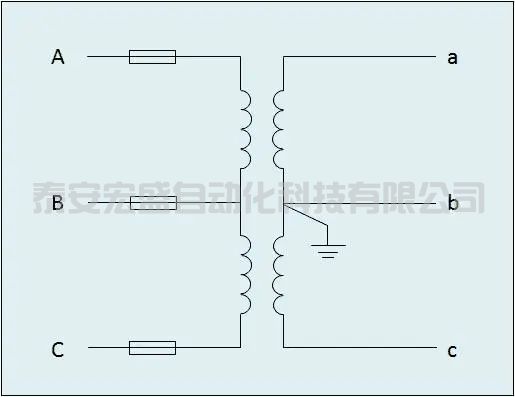

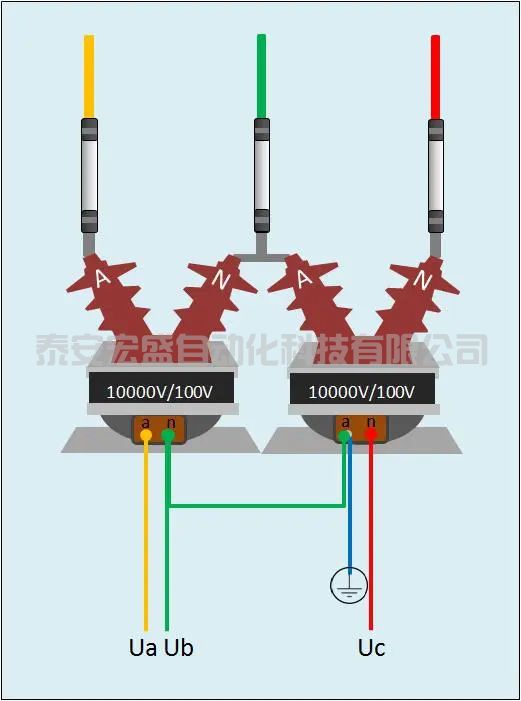

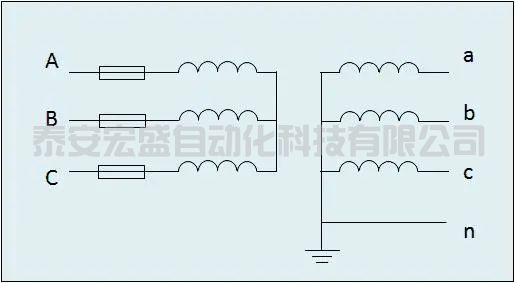

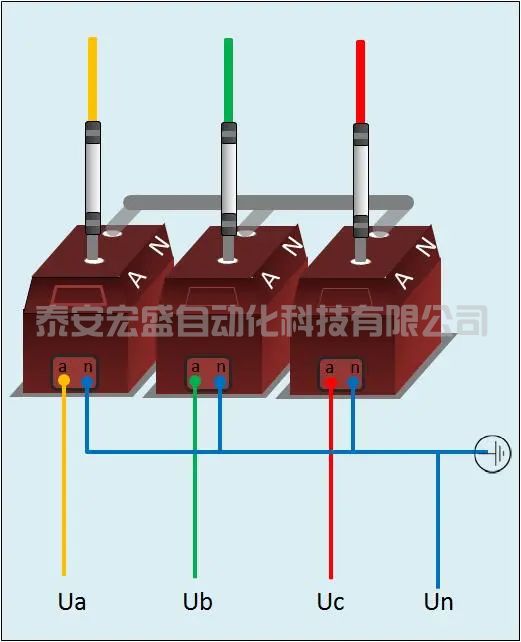

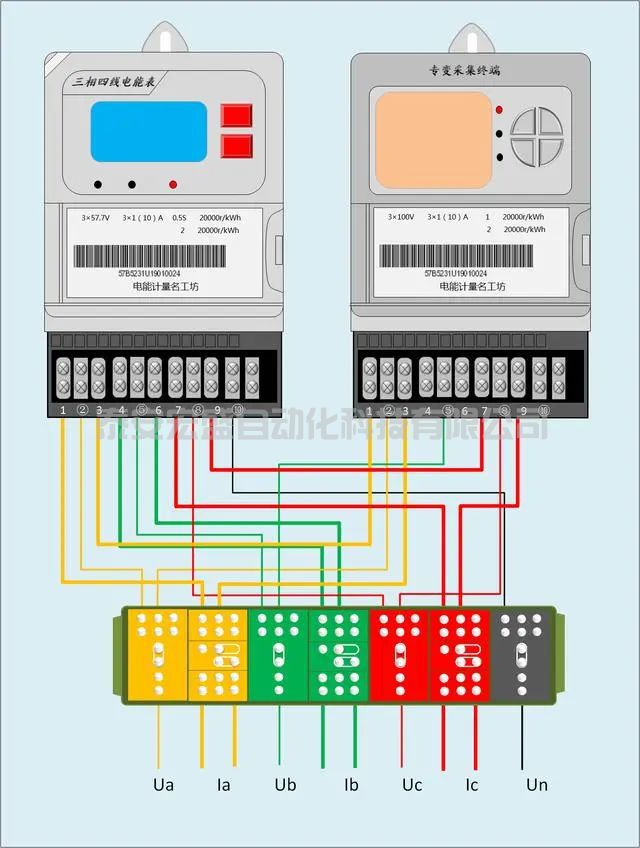

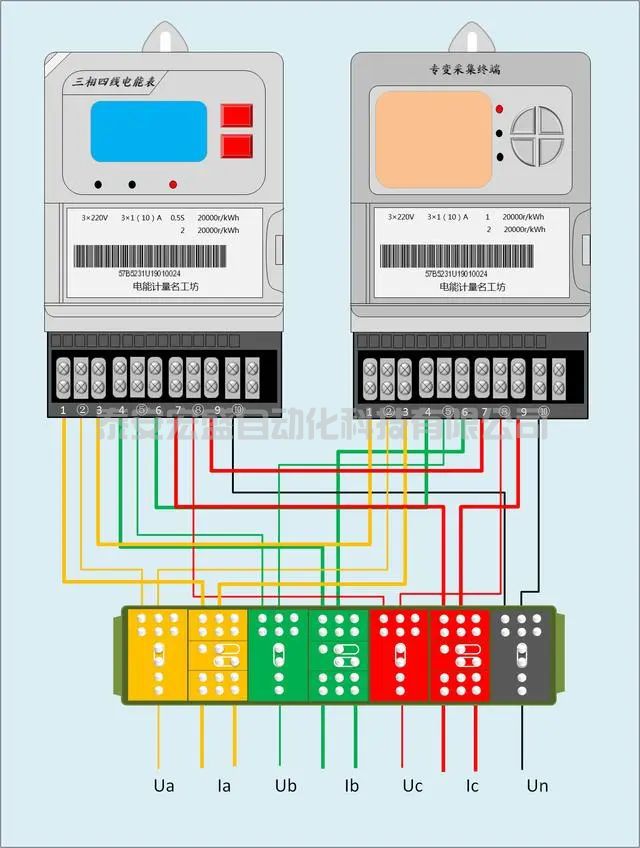

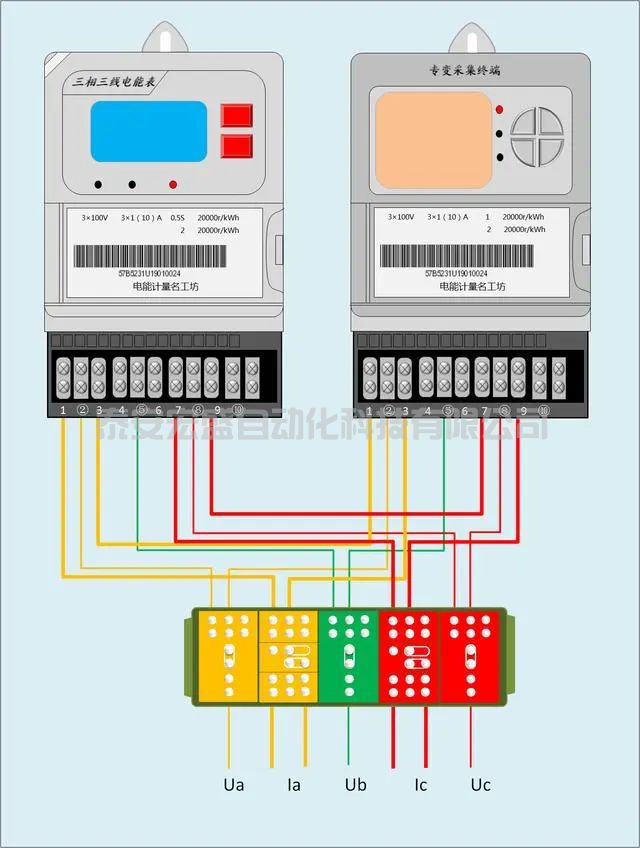

（3*57.7V電能表+3*100V專變采集終端）
特殊說明

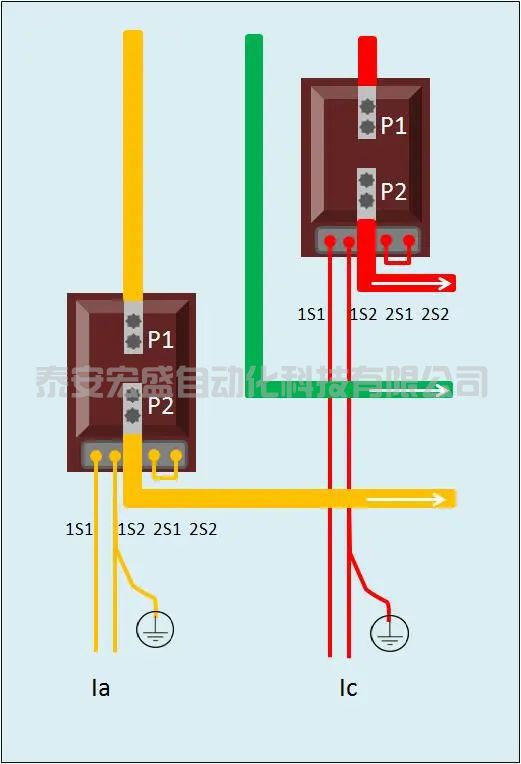

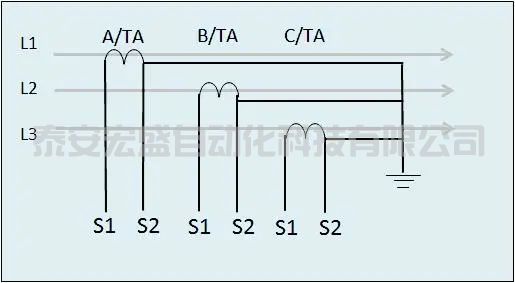

400V電流互感器不需要接地，只有10V及以上的電流互感器非極性端才須接地。在接線過程中強烈推薦采用分相接地的方式，而且電流回路與電壓回路分開接地。
電流互感器的接法不復雜，只有四種接線形式。
只能反映單相電流的情況，適用于需要測量一相電流或三相負荷平衡，測量一相就可知道三相的情況，大部分接用電流表。

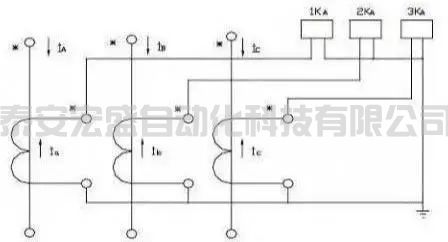

三相電流互感器能夠及時準確了解三相負荷的變化情況，多用在變壓器差動保護接線中。只使用三相完全星形接線的可在中性點直接接地系統中用于電能表的電流采集。三相三繼電器接線方式不僅能反應各種類型的相間短路，也能反應單相接地短路，所以這種接線方式用于中性點直接接地系統中作為相間短路保護和單相接地短路的保護。

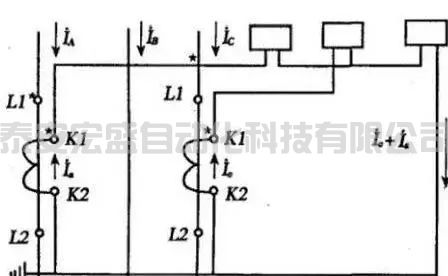

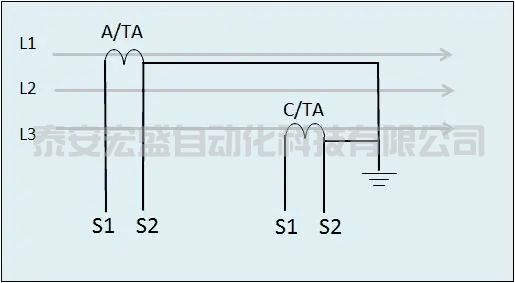

在實際工作中用得最多。它節省了一臺電流互感器，用A、C相的合成電流形成反相的B相電流。二相雙繼電器接線方式能反應相間短路，但不能完全反應單相接地短路，所以不能作單相接地保護。這種接線方式用于中性點不接地系統或經消弧線圈接地系統作相間短路保護。
也僅用于三相三線制電路中，中性點不接地，也無中性線，這種接線的優點是不但節省一塊電流互感器，而且也可以用一塊繼電器反映三相電路中的各種相間短路故障，亦即用最少的繼電器完成三相過電流保護，節省投資。當故障形式不同時，其靈敏度不同。這種接線方式常用于 10kV 及以下的配電網作相間短路保護。由于此種保護靈敏度低，現代已經很少用了。
