在工業系統的過程控制領域中，管道管路等經常可以在車間見到，管道屬于整體設備的一部分，管道的顏色標識是有相關規范的，《GB7231-2003工業管道的基本識別色識別符號和安全標志 》中規定了關于工業管道標識顏色的相關內容，有些企業會制定自己的目視化相關文件，依據的也是此國家標準。







我們?nèi)粘Ｔ诠I(yè)現場經常見到有這幾種(GB7231-2003中規定了5種方式，這是其中幾種)標準中對于使用方法規定了以下五種：
①管道全長上標識
②在管道上以寬為150mm的色環標識

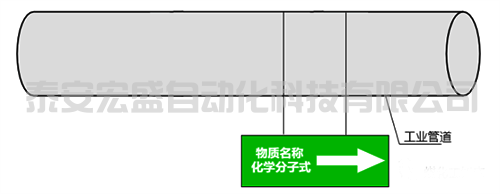

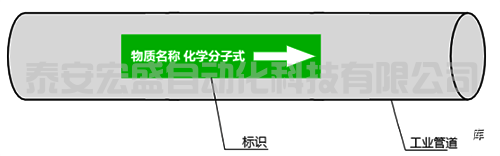

③在管道上以長方形的識別色標牌標識
④在管道上以帶箭頭的長方形識別色標牌標識
⑤在管道上以系掛的識別色標牌標識

當采用②③④⑤方法時，二個標識之間的最小距離應為10m，③④⑤的標牌最小尺寸應以能清楚觀察識別色來確定。當管道采用②③④③基本識別色標識方法時，其標識的場所應該包括所有管道的起點、終點、交叉點、轉彎處、閥門和穿墻孔兩側等的管道上和其他需要標識的部位。

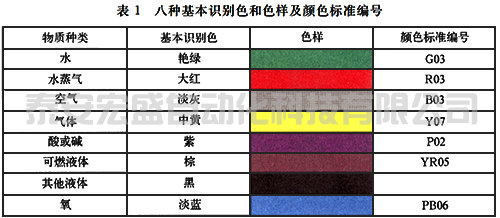

根據管道內物質的一般性能，分為八類，并相應規定了八種基本識別色和相應的顏色標準編號及色樣(顏色標準編號可自行搜索國標GSB色卡進行對照)

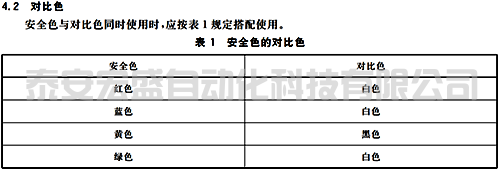

箭頭顏色及文字顏色可參看《GB2893-2008安全色》的相關內容

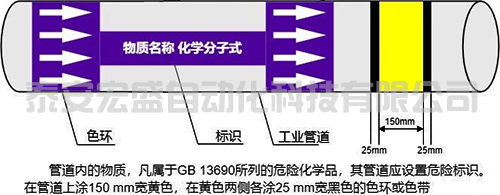

危險標識
適用范圍：管道內的物質，凡屬于GB13690所列的危險化學品，其管道應設置危險標識。
表示方法：在管道上涂150mm寬黃色，在黃色兩側各涂25mm寬黑色的色環或色帶，安全色范圍應符合GB2893的規定。
表示場所：基本識別色的標識上或附近。
消防標識
工業生產中設置的消防專用管道應遵守GB13495-1992(已作廢，被GB13495.1-2015代替)的規定，并在管道上標識 “消防專用” 識別符號。標識部位、最小字體應分別符合4.5、5.4的規定。
工業管道顏色標識具體可查看以下這些標準
GB7231-2003工業管道的基本識別色 識別符號和安全標志
GB2893-2008安全色
GB2894-2008安全標志及其使用導則
GB13495.1-2015消防安全標志第1部分標志
GB13690-2009化學品分類和危險性公示通則
