互感器包括電壓互感器和電流互感器，是一種特殊的變壓器，它被廣泛應用于供電系統中向測量?jī)x表和繼電器的電壓線圈或電流線圈供電。
電壓互感器是一種電壓變換裝置，有電壓變換和隔離兩重作用，它將高壓回路或低壓回路的高電壓轉變?yōu)榈碗妷海ㄒ话銥?00V），供給儀表和繼電保護裝置實現測量、計量、保護等作用。

互感器包括電壓互感器和電流互感器，是一種特殊的變壓器，它被廣泛應用于供電系統中向測量?jī)x表和繼電器的電壓線圈或電流線圈供電。
電壓互感器是一種電壓變換裝置，有電壓變換和隔離兩重作用，它將高壓回路或低壓回路的高電壓轉變?yōu)榈碗妷海ㄒ话銥?00V），供給儀表和繼電保護裝置實現測量、計量、保護等作用。

V/V接法原理圖

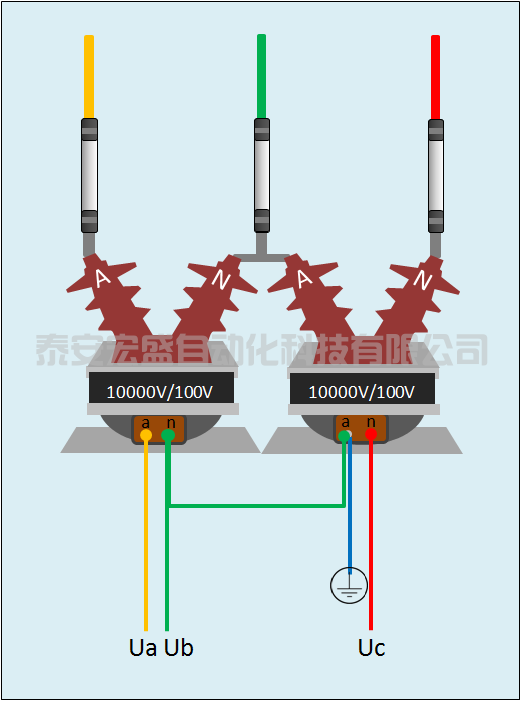

V/V接法3D示意圖

2電壓互感器Y/Y接法

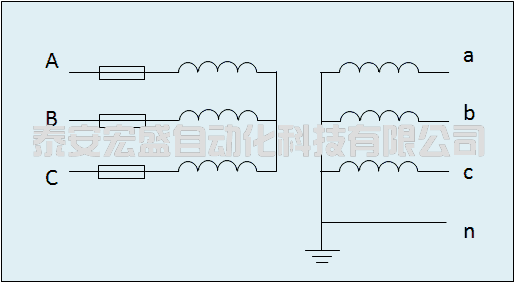

Y/Y接法原理圖

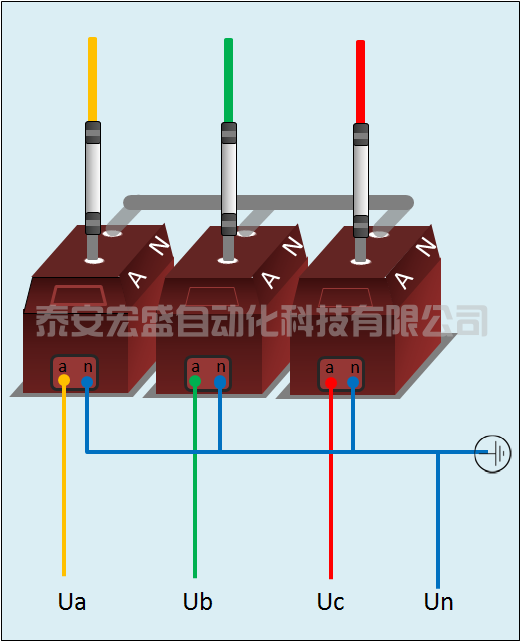

Y/Y接法3D示意圖

3電流互感器不完全星型接法

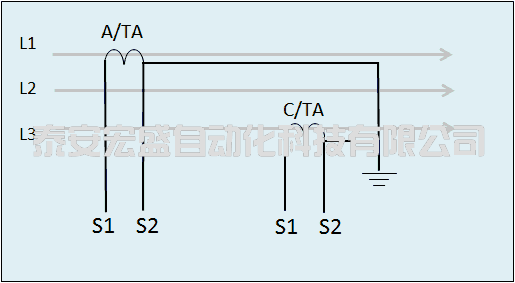

電流互感器不完全星型接法原理圖

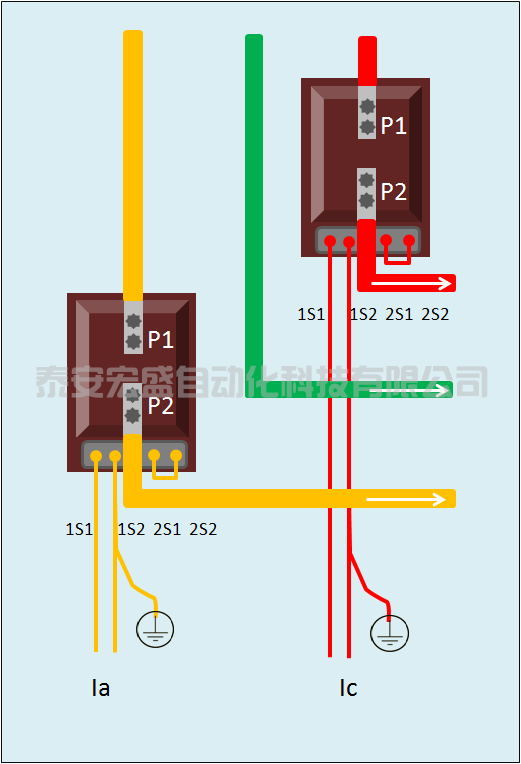

電流互感器不完全星型接法3D示意圖

4電流互感器星型接法

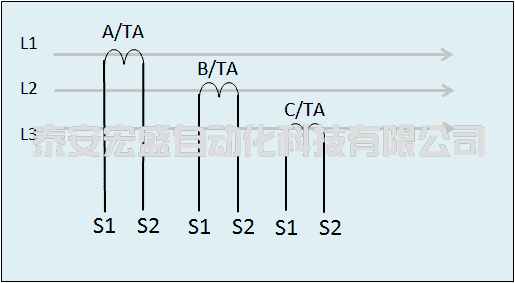

星型接法原理圖（適用10kV以上）

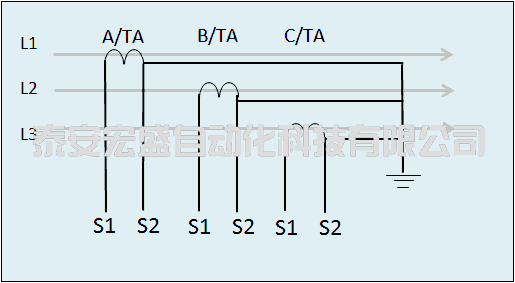

星型接法原理圖（適用400V）

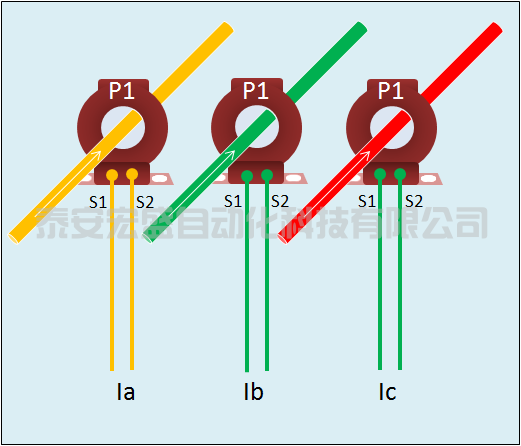

星型接法3D示意圖（400V）

3電能表接線示意圖

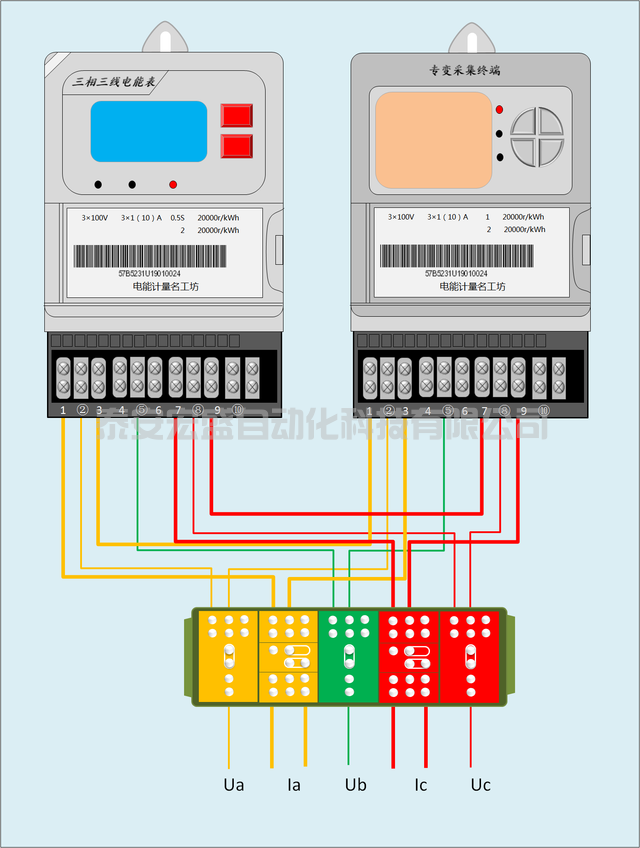

三相三線電能表組合接線示意圖

（3*100V電能表+3*100V專變采集終端）

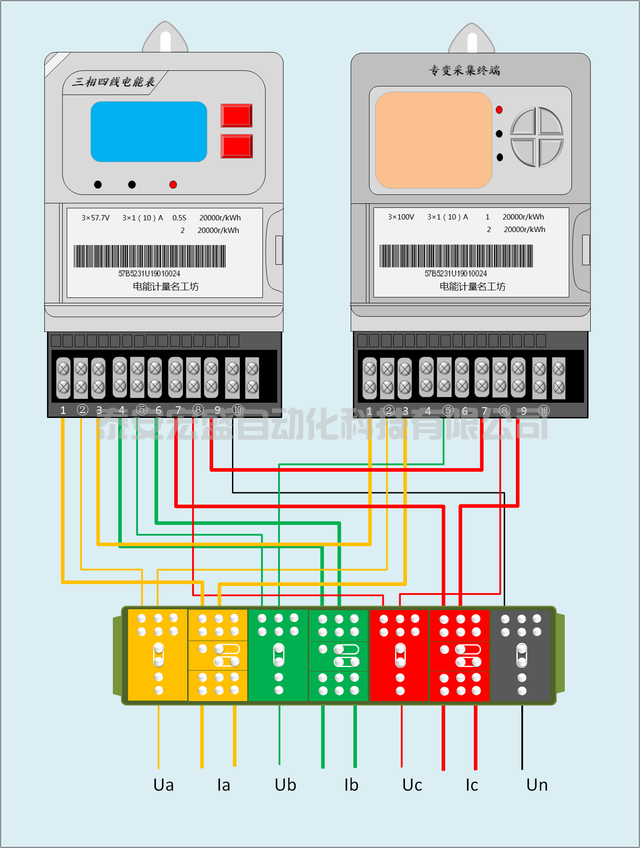

三相四線電能表組合接線示意圖

（3*57.7V電能表+3*100V專變采集終端）

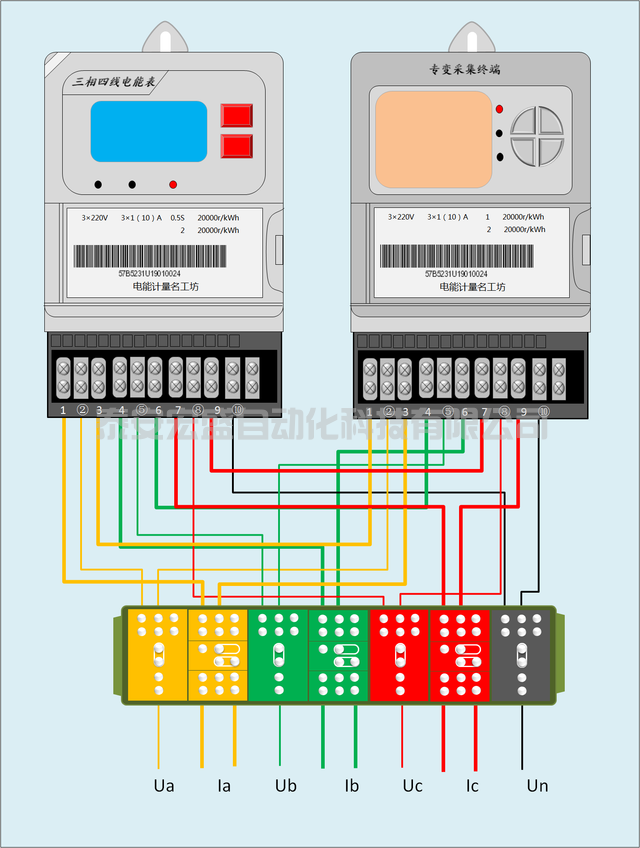

三相四線電能表組合接線示意圖

（3*220V電能表+3*220V專變采集終端）
