S7-1200系列PLC通過PROFINET與V90 PN伺服驅動器搭配進行位置控制，實現的方法主要有以下三種：
? 方法一、在PLC中組態位置軸工藝對象，V90使用標準報文3，通過MC_Power、MC_MoveAbsolute等PLC Open標準程序塊進行控制, 這種控制方式屬于中央控制方式（位置控制在PLC中計算，驅動執行速度控制）。
? 方法二、在PLC中使用FB284（SINA_POS）功能塊，V90使用西門子111報文，實現相對定位、絕對定位等位置控制，這種控制方式屬于分布控制方式（位置控制在驅動器中計算）。
? 方法三、在PLC中使用FB38002（Easy_SINA_Pos）功能塊，V90使用西門子111報文，此功能塊是FB284功能塊的簡化版，功能比FB284少一些，但是使用更加簡便。

V90 PN配置要點

? 對于方法一：設置控制模式為"速度控制(S)"，配置通信報文為標準報文3
? 對于方法二或三：設置控制模式為"基本定位器控制（EPOS）"，配置通信報文為西門子報文111
? V90在線后點擊"設置PROFINET->配置網絡"，設置V90的IP地址及設備名稱：注意：設置的設備名稱一定要與1200項目中配置的相同。
參數保存后需重啟驅動器才能生效。

方法一 使用標準報文3和工藝對象

V90 PN與PLC采用PROFINET RT通信方式并使用報文3，項目步驟如下：

1. 創建項目后，添加新設備S7-1200 PLC

2. 在網絡視圖中添加V90 PN設備(使用GSD)

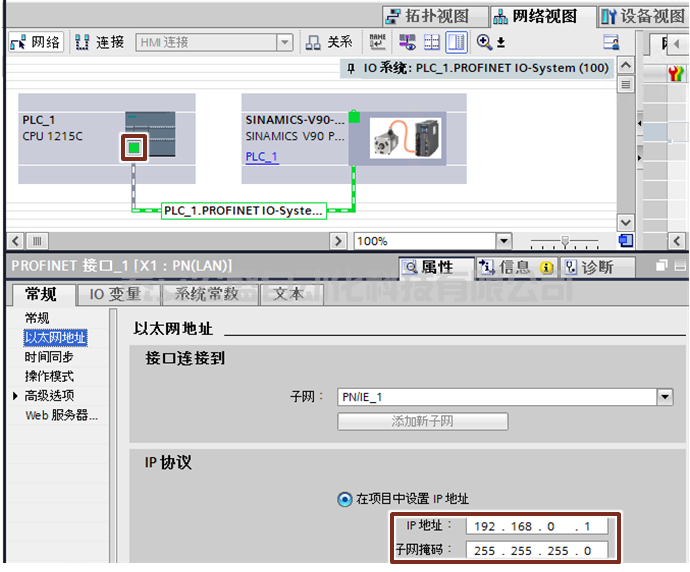

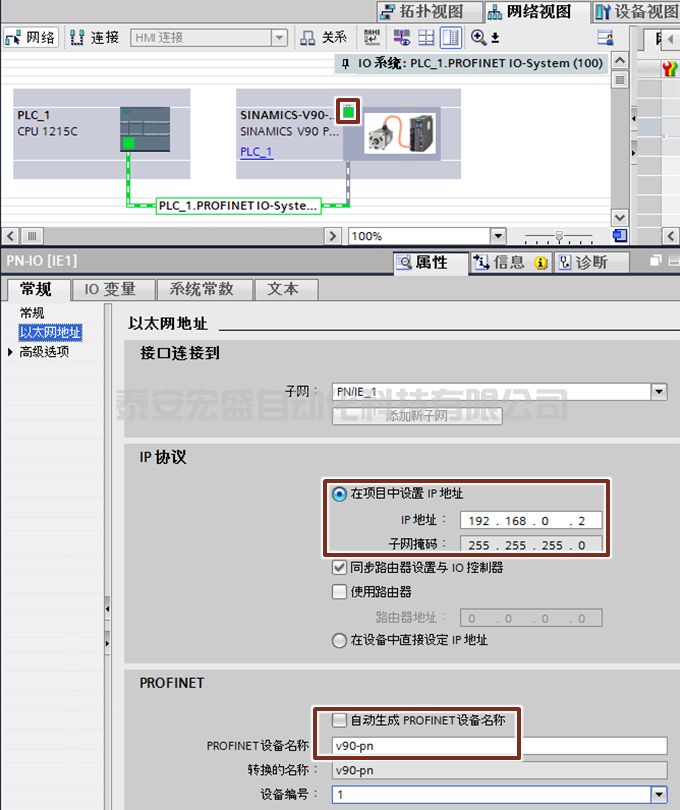

2. 建立V90 PN與PLC的網絡連接，并分別設置S7-1200及V90 PN的IP地址及設備名稱：

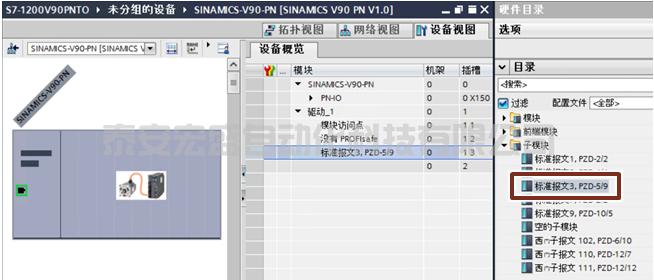

3. 在設備視圖中為V90配置標準報文3

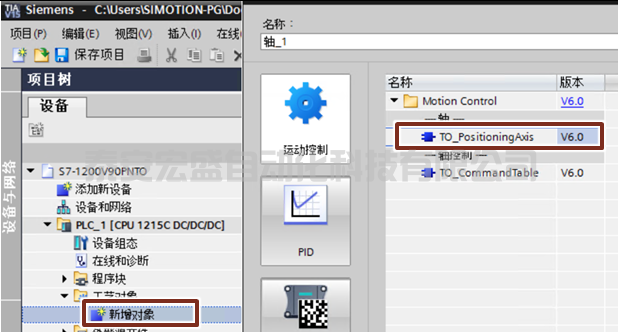

4. 插入一個位置軸

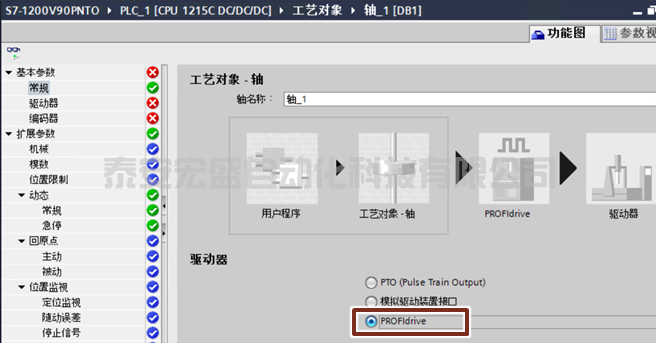

"驅動器"選擇"PROFIdrive" ：

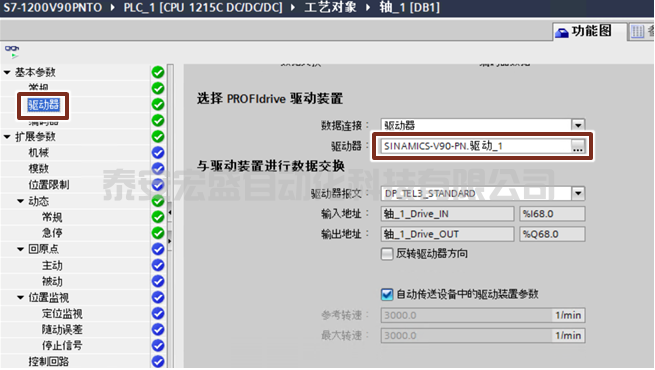

配置軸的驅動，選擇連接到PROFINET總線上的V90 PN：可以手動設置參考轉速及最大轉速，也可以選擇"自動傳送設備中的驅動裝置參數"。

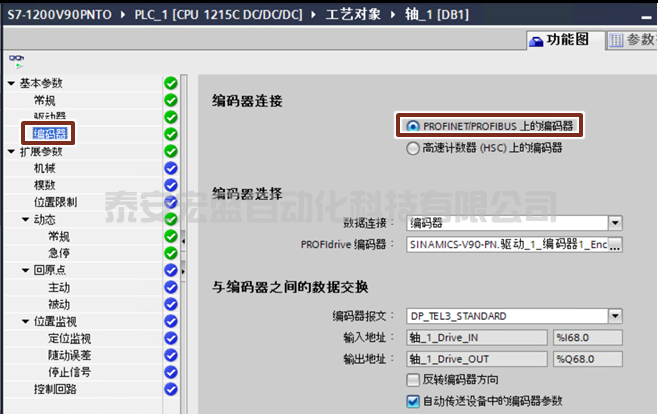

配置編碼器的數據交換：

用戶可以根據實際的需要選擇和填寫后續的信息，完成工藝對象的配置。

5. 在OB1中使用MC_Power、MC_MoveAbsolute等PLC Open標準程序塊編寫軸的位置控制程序，PLC Open指令位于工藝指令目錄下的運動控制文件夾中，命令相關說明請查看博途的幫助文件。

方法二 使用西門子報文111和FB284（SINA_POS）

V90 PN與PLC采用PROFINET RT通信方式并使用西門子報文111，V90 PN設置控制模式為"基本位置控制（EPOS）"。

1. PLC與V90 PN的項目配置與方法一中的步驟1-3相同。

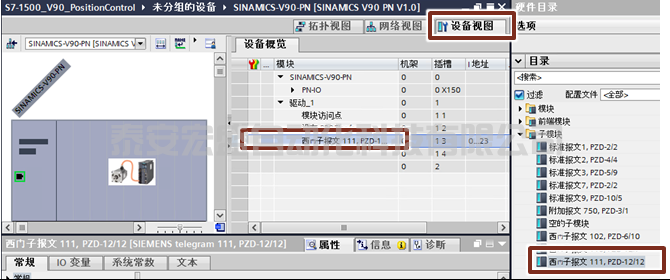

2. 在V90 PN的設備視圖中插入西門子報文111

3. 編寫程序

此種方法需要調用驅動功能庫文件，可以通過以下兩種方法進行安裝：
(1) 安裝Startdrive軟件，在TIA 博途軟件中就會自動安裝驅動庫文件
Startdrive軟件V14.1：
https://support.industry.siemens.com/cs/us/en/view/68034568
SINAMICS Startdrive V15：
https://support.industry.siemens.com/cs/us/en/view/109754382
SINAMICS Startdrive V15.1：
https://support.industry.siemens.com/cs/us/en/view/109760845
(2) 在TIA 博途中安裝SINAMICS Blocks DriveLib，下載鏈接：
https://support.industry.siemens.com/cs/ww/en/view/109475044

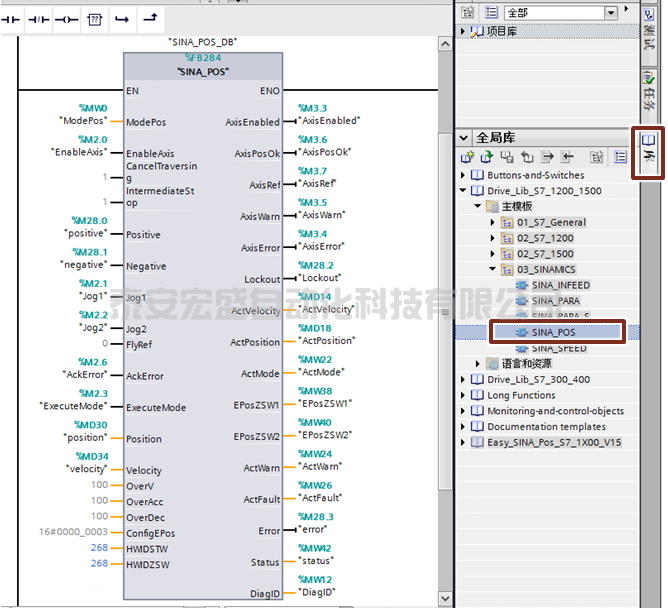

在OB1中將DriveLib_S7_1200_1500中的SINA_POS(FB284)功能塊拖拽到編程網絡中(此功能塊只能與報文111配合使用)，進行位置控制。

注意：功能塊參數HWIDSTW及HWIDZSW的賦值請參看下圖:

4. FB284功能塊輸入輸出塊參數說明

輸入?yún)?shù):

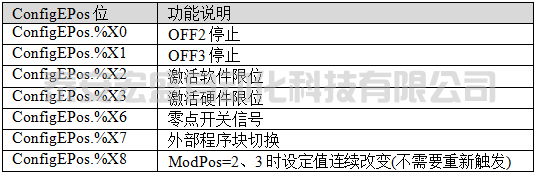

ConfigEPOS位的對應關系：

輸出參數:

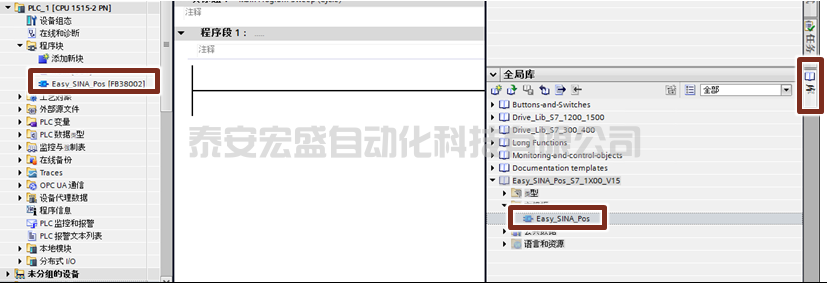

3.在TIA 博途中添加庫文件，并將庫中的Easy_SINA_Pos功能塊拖拽到左側"程序塊"中

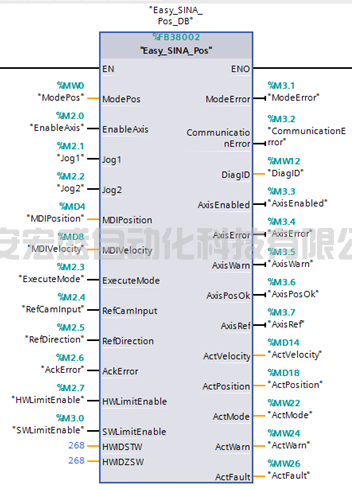

4.在OB1中調用Easy_SINA_Pos功能塊，為功能塊各參數添加變量：

注意：對功能塊參數HWI DSTW及HWI DSZW的賦值可以通過點擊參數，在下拉菜單中選擇對應的西門子報文111選項。

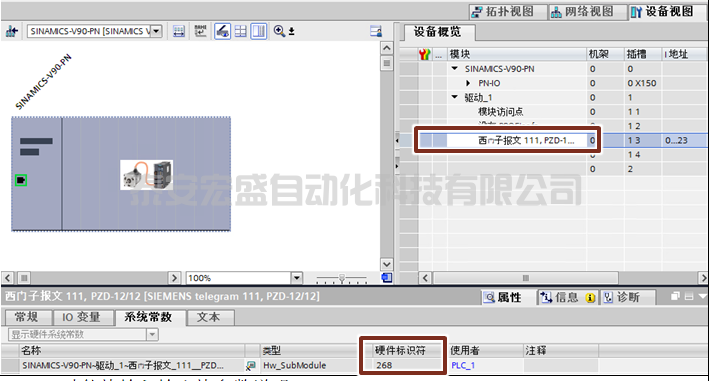

也可以參看下圖，在設備視圖的報文屬性中查詢硬件標識符的數值：

5. FB38002功能塊輸入輸出參數說明
