供水/廢水系統的無線網絡升級，為美國Waterford鎮的公共工程部（DPW），帶來了監控和數據采集（SCADA）系統的升級、云功能、網絡安全和物理安全的改善、以及來自儀器的更多信息以及其它好處。
Waterford 鎮建立于1834年，位于美國密歇根州奧克蘭縣的中部，有72000多名居民。該鎮擁有360英里的供水干線和355英里的污水管道，水資源管理是一項不小的任務。DPW負責運營和維護19口水井、3個儲罐、11個處理廠和63個污水提升站。
為了運行這些系統，多年前他們投資集成了核心應用，包括地理信息系統（GIS）、資產管理系統（AMS）、企業內容管理（ECM）和SCADA系統。
圖1: DPW的傳統基礎設施依賴于RTU和RF發射機網絡，與辦公室的SCADA工作站進行通信。圖片來源：Opto 22
升級的時機和網絡的選擇
2017年，DPW公共工程總監Russell Williams和工程總監Frank Fisher開始著手啟動升級其核心SCADA基礎設施的項目。過去，他們使用串行輪詢程序，利用遠程遙測單元（RTU）網絡，從其多個站點請求更新，這些RTU通過許可的射頻（RF）發射器進行通信。他們開始利用較新的遠程輸入/輸出（I/O）和工業蜂窩調制解調器取代這些設備，通過專用Verizon網絡進行通信。
然而，在第二年，他們參加了一個關于邊緣控制器的會議，并對引入MQTT Sparkplug后，具有消除系統性限制的潛力而感到興奮。
由于在整個網絡上有90多個控制器，并且使用的是輪詢機制，再加上無線網絡的帶寬有限，這就意味著每個站點的數據只能每3到5分鐘更新一次。有時，提升站會在輪詢周期之間短暫運行，從而造成數據的缺口，這就限制了運行人員檢測問題的能力，直到出現報警為止。他們在系統中每增加一個I/O點，這種延遲就會惡化。
異常時才發布報告
很明顯，MQTT可以減少帶寬使用，并確保執行重要任務的系統動作。這是因為，與循環輪詢相反，MQTT遵循嚴格的異常時才發布報告的規則。當且僅當監控值發生變化時，現場設備和其它MQTT網絡客戶端才自行發送數據，而不是等待中央服務器（在MQTT術語中稱為代理）的指令。
在不依賴中央程序輪詢的情況下，他們還看到了消除系統瓶頸和潛在故障點的可能性。Williams說：“我們有很多提升站，大部分時間它們什么都不做，那么為什么要一直傳輸數據呢？”

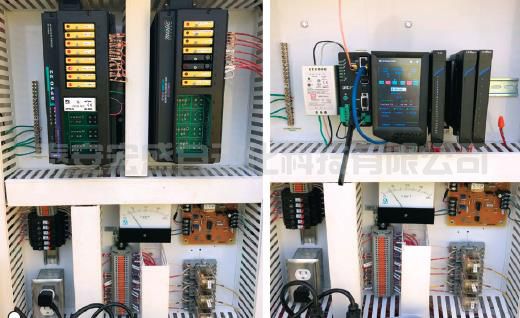

圖2:提升站控制面板的比較，展示了舊RTU布局以及基于Opto 22 GroovEPIC控制器和DIGI調制解調器的新布局。
將概念驗證升級到生產
為了幫助實現他們的愿景， DPW聘請了Perceptive Controls公司，它是一家專門從事供水/廢水、食品和飲料以及石油和天然氣行業的工業和過程控制應用的系統集成商。
Perceptive Controls的軟件工程師Kevin Finkler表示，第一次構建MQTT系統會伴隨著學習曲線?！斑@是我第一次實施非嚴格意義上的客戶端服務器。主題系統和訂閱特定主題的方式截然不同?！?/div>
發布訂閱與輪詢網絡的5種不同方式
MQTT的發布訂閱通信模型，在以下幾個關鍵方面，與傳統工業協議通信有明顯的不同：
1、現場設備連接源自設備，而非代理。
2、每個現場設備僅連接到代理，而不管數據需要去哪里。
3、使用Sparkplug有效終端時，每個設備在建立到代理的連接時，發布（發送）其可用數據項（稱為主題）的列表。
4、其它MQTT客戶端也可以連接到代理，查看可用主題，然后訂閱（請求）現場設備的主題更新。
5、當現場設備發布更新時，代理將該更新轉發給所有訂閱客戶端。
Waterford面臨的第一個挑戰，是將這種新的通信模型集成到現有的SCADA系統中。他們的系統只是缺乏使用MQTT協議的能力，所以他們嘗試一些較新的系統，并選擇了一個提供緊密集成MQTT的系統，包括作為MQTT代理本身的能力。
盡管在剛開始時，理解MQTT通信模型需要費些功夫，但一旦擁有了合適的工具，建立通信就很簡單了。Finkler說：“某種程度上，這是自動發生的。定義幾個基本參數，就可以設置代理。每個邊緣控制器都非常簡單。您只需將其指向代理，它就會開始發送變量參數?！?/div>

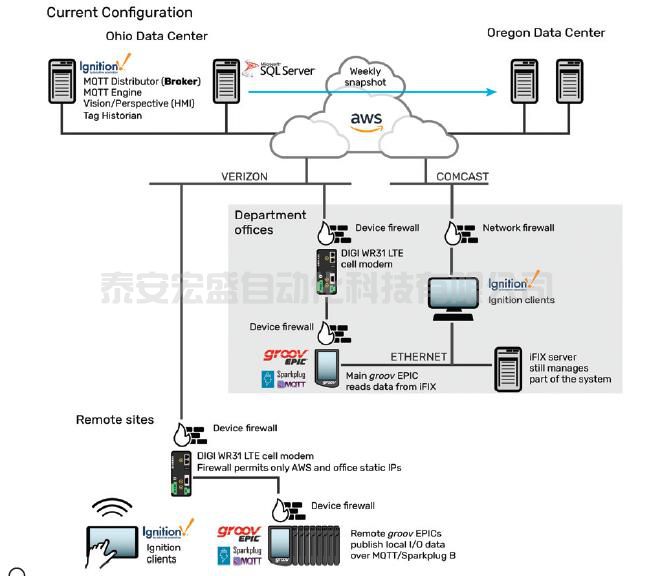

圖3: DPW的現代化基礎設施，通過Verizon 4G LTE蜂窩網絡，將數據從Opto 22 GroovEPIC控制器，發布到云端托管的Ignition SCADA和MQTT代理。
構建縱深防御網絡安全
當Fisher為構建新的SCADA基礎設施進行考察時，他嘗試在亞馬遜云計算服務（AWS）上托管MQTT代理。由于蜂窩網絡已經在建設中，這似乎是一個利用云計算來提高容錯性和可擴展性的好機會。
在成功測試了這個概念之后，F(xiàn)isher決定將SCADA系統直接部署在AWS上，他和Finkler開始構建保護新基礎設施的機制。
首先，將AWS上的防火墻配置為僅接受來自Waterford和Perceptive辦公室的邊緣控制器和特定SCADA客戶端的訪問。蜂窩調制解調器上的防火墻，也配置為只接受受信任的IP。
然后，在每個邊緣控制器上安裝了客戶端SSL證書，以便使SCADA可以對連接進行身份驗證和加密，防止中間人攻擊，避免數據暴露或未經授權的控制。
每個授權用戶都需要創建強密碼，才能訪問系統中的任何邊緣控制器或SCADA客戶端。此外，在整個系統中跟蹤和報告每個用戶的登錄。

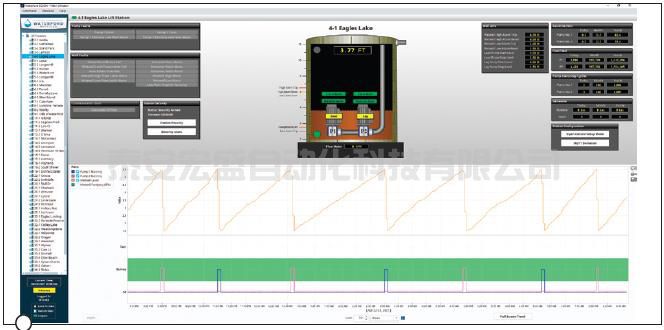

圖4:Waterford提升站新的控制屏幕。提升站安全面板顯示在左側中間部分。
他們甚至將物理站點安全集成到新的SCADA中。每個提升站都有一個帶鎖和鑰匙的外門，門上的物理開關連接到就地邊緣控制器。SCADA監控開關狀態，以檢測何時有人進入。如果在特定時間內，未注冊具有特定房間訪問權限的用戶登錄，SCADA將生成全局警報。
圖5:Waterford的新基礎設施，將數據更新速度從幾分鐘提高到不到一秒鐘。
聯網污水處理項目的好處
在所有63個污水提升站和6個清潔用水站完成升級后，新的面向邊緣的基礎設施，將現場更新周期從幾分鐘減少至不到1秒，而且是由事件驅動發布。Waterford水務部門再也不會錯過系統動作或報警通知，運行人員可以通過支持蜂窩通信的平板電腦隨時隨地保持連接。

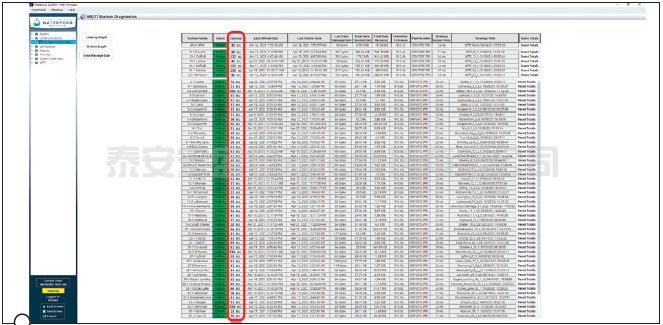

由于MQTT基于異常行為報告，再加上每個邊緣控制器中的模擬I/O具有死區，新的基礎架構減少了帶寬消耗，使用戶能夠發布比以前更多的數據。他們可以訪問通信和控制器診斷（例如更新延遲、連接時間戳、消息大小和固件版本），在舊系統中這是不可能的。
此外，基于云的基礎設施，還具有更大的靈活性和可靠性。系統集成商可以以無線方式執行控制器更新，從而減少差旅時間，并允許他們在整個新冠疫情期間有增無減地繼續開發項目。如果在連接到位于俄亥俄州的心SCADA服務器的數據中心時出現問題，F(xiàn)isher可以在30分鐘內，將系統安裝到不同的數據中心并運行。而且他還能夠設置完全冗余的服務器。
最近，公共工程部辦公室的互聯網發生故障，對新系統進行了意外測試，實踐證明該系統是可靠的。
“我們的內部客戶無法聯系到我們，但我們的iPad可以通過Verizon進行連接。在這種情況下，因為舊系統依賴于本地連接，無法發出報警。新系統對此則根本不受影響，因為它沒有運行任何本地連接。” Fisher說。

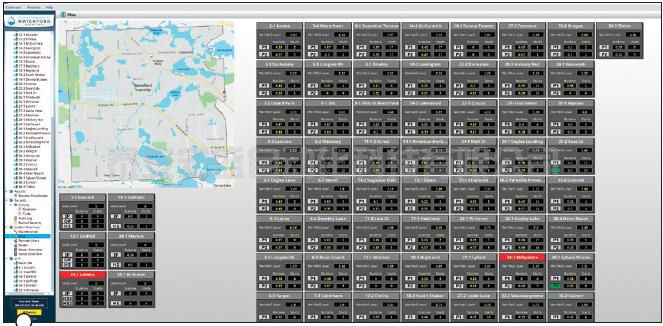

圖6：Waterford DPW的控制屏幕，提供了運營概述。
獲取更多來自現場的數據
Waterford將繼續通過其老舊SCADA系統管理幾個站點直至2022年底，屆時預計他們將完成所有剩余系統的升級改造。
隨著帶寬的大幅增加、MQTT Sparkplug的低管理開銷，以及提供現場備用數據處理的邊緣控制器，Waterford可以在很長一段時間內繼續擴展其系統。他們在添加每個新設備或應用時，只需要連接到MQTT代理，即可為整個系統生成或使用數據。
“我們?nèi)栽谂μ剿鳎€能做些什么。我們有許多其它儀器，希望能夠從現場提取數據，而在以前這并不切實可行……不僅在我們的提升站和水處理廠，而且在整個組織中?！盕isher說：“我們要思考在哪里可以將MQTT與流量計結合使用？在哪些方面可以在所有資產中使用它，以便更好地了解工況？我們才剛剛開始這一旅程?！?/div>
