調試PLC

此項目中的IO功能如下表所示：

(1)將PLC的模式開關設置為RUN，如下所示。

(2)按下連接在輸入點I0.0上的按鈕，即可看到輸出點Q0.0點亮了。

(3)按下連接在輸入點I0.1上的按鈕，即可看到輸出點Q0.0熄滅了。

至此，表明我們的程序和PLC運行一切正常。

監控變量狀態

利用監控表可以實現監控變量的功能，具體可以通過如下步驟實現：

----（1）軟件中點擊“監控與強制表”->“添加新監控表”

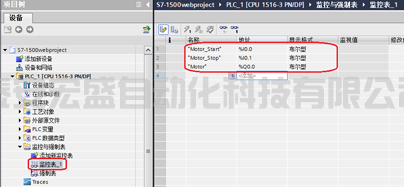

----（2）在新建的監控表中輸入我們想監控的變量，如下所示：

小提示：輸入變量時，直接在地址中輸入I0.0等即可。

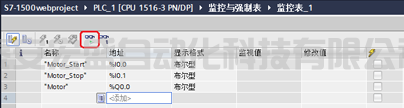

----（3）接下來點擊監控按鈕，具體如下所示：

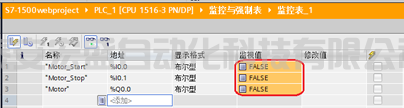

----（4）正常監控后就可以在監視值中看到相應的數值：（以下是啟動按鈕未按下時的狀態）

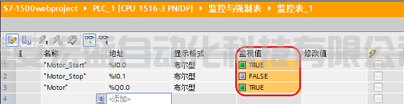

以下是按下啟動按鈕時的狀態

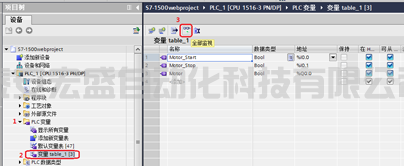

小提示：如果僅僅是想監視變量的狀態，利用變量表也可以實現類似的效果，如下所示：

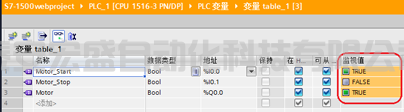

在線監控后如下所示：

監控程序狀態

通過監控程序的運行狀態，可以幫助我們進一步判斷程序的執行情況。

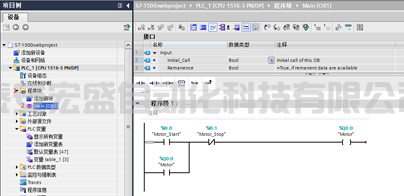

----（1）先打開我們編寫好的程序，如下所示：

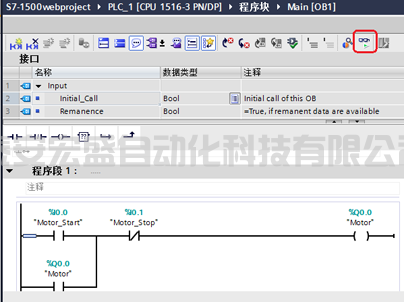

----（2）點擊軟件上部的監控按鈕，具體如下所示：

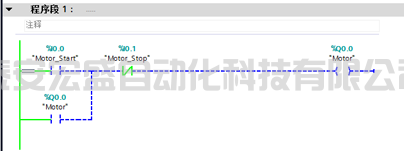

----（3）當啟動按鈕I0.0 未按下時，程序顯示如下：

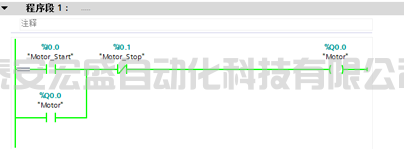

----（4）啟動按鈕I0.0按下時，程序顯示如下：

小提示：綠色實線表示能流導通，藍色虛線表示能流未導通。
