在線診斷查看模塊故障

利用在線診斷功能可以幫助我們看到現場模塊的實際狀態，比如說模塊是否運行等。

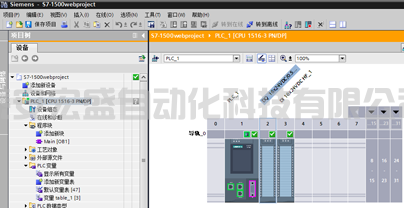

----（1）通過點擊“設備組態”進入如下的界面

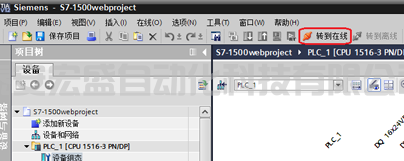

----（2）點擊“轉到在線”即可查看模塊狀態

----（3）正常在線后的狀態如下：

小提示：（a）模塊上方的表示模塊正常

（b）點擊“轉到離線”即可退出監控狀態

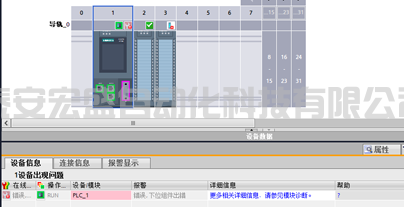

----（4）如果實際中未插入DI模塊，則可以看到如下的顯示：

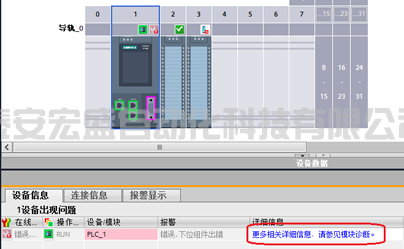

如果想進一步查看模塊的故障信息，可以點擊窗口下方的提示信息，如下：

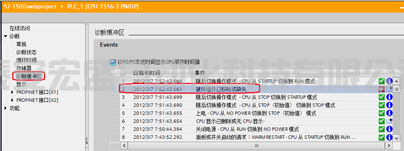

打開模塊診斷信息如下：
